WSJT-X 2.6.1 User Guide

Joseph H Taylor, Jr, K1JT Version 2.6.1


1. はじめに

WSJT-X は、非常に弱い信号を使用して基本的なアマチュア無線通信を容易にするために設計されたコンピュータープログラムです。プログラム名の最初の4文字は「Weak Signal communication by K1JT」を表し、「-X」は、WSJT-Xが2001年に最初にリリースされたプログラムWSJTの拡張(eXtended)された実験的なブランチとして始まったことを示します。Bill Somerville、 G4WJS、Steve Franke (K9AN)、および Nico Palermo (IV3NWV) は、それぞれ 2013 年、2015 年、2016 年以来 WSJT-X の開発に大きく貢献しています。

WSJT-Xバージョン2.6は、FST4、FT4、FT8、JT4、JT9、JT65、Q65、MSK144、WSPR、FST4W、およびEchoの11の異なるプロトコルまたはモードを提供します。最初の7つは、弱い信号条件下で信頼性の高いQSOができるように設計されています。これらはほぼ同じメッセージ構造とソースエンコーディングを使用します。JT65 は、VHF およびそれ以上の帯域での EME (月面反射) 用に設計されており、現在、その目的で主に使用されています。Q65 は、対流圏散乱、雨散乱、電離層散乱、TEP、VHF 以上の帯域の EME、およびその他のタイプの高速フェージング信号に特に効果的です。JT9は、もともとHF以下の帯域用に設計されました。そのサブモードJT9Aは、帯域幅の10%未満を使用しながら、JT65よりも1dB感度が高くなっています。JT4はさまざまなトーン間隔を提供し、最大24GHzのマイクロ波帯域でのEMEに非常に効果的であることが証明されています。これらの4つの「低速」モードは、送信と受信を交互に繰り返す1分間の時限シーケンスを使用するため、最小QSOは4〜6分かかります。各ステーションによる2〜3回の送信で、1つは奇数UTC分で送信し、もう1つは偶数で送信します。FT8は動作は似ていますが、4倍高速(15秒のT/Rシーケンス)で、感度が数dB低くなっています。FT4はさらに高速で(7.5秒のT/Rシーケンス)、特にコンテストに適しています。FST4 は、特に LF および MF バンド用に設計されています。FST4 と Q65 はどちらも、さまざまなタイミング シーケンス長を提供し、Q65 はさまざまな伝搬条件に対応するさまざまなトーン間隔を提供します。HF バンドでは、数ワット (またはミリワット) の電力レベルと妥協アンテナを使用して、これらのモードのいずれかで世界規模の QSO が可能です。VHF帯域以上では、CWに必要な信号レベルより10〜15dB低い信号レベルで(EMEおよびその他の伝搬タイプによって)QSOが可能です。

MSK144、およびオプションでサブモードJT9E-Hは、イオン化された流星の軌跡、航空機の散乱、およびその他のタイプの散乱伝搬からの短い信号強化を利用するように設計された「高速」プロトコルです。これらのモードは、5、10、15、または30秒の持続時間の時限シーケンスを使用します。ユーザーメッセージは、最短の流星の軌跡反射または「ping」をうまく利用するために、高速で繰り返し送信されます(MSK144の場合は最大250文字/秒)。ISCATは最大28文字の自由形式のメッセージを使用しますが、MSK144は低速モードと同じ構造化メッセージを使用し、オプションでハッシュ化されたコールサインを使用した省略形を使用します。

低速として分類されるモードの一部は、高速モードより短い T/R シーケンス長を持つことができるので注意してください。この意味での「遅い」とは、メッセージフレームが送信ごとに1回だけ送信されることを意味します。WSJT-Xの高速モードは、Txシーケンスの長さに収まる回数だけ、メッセージフレームを繰り返し送信します。

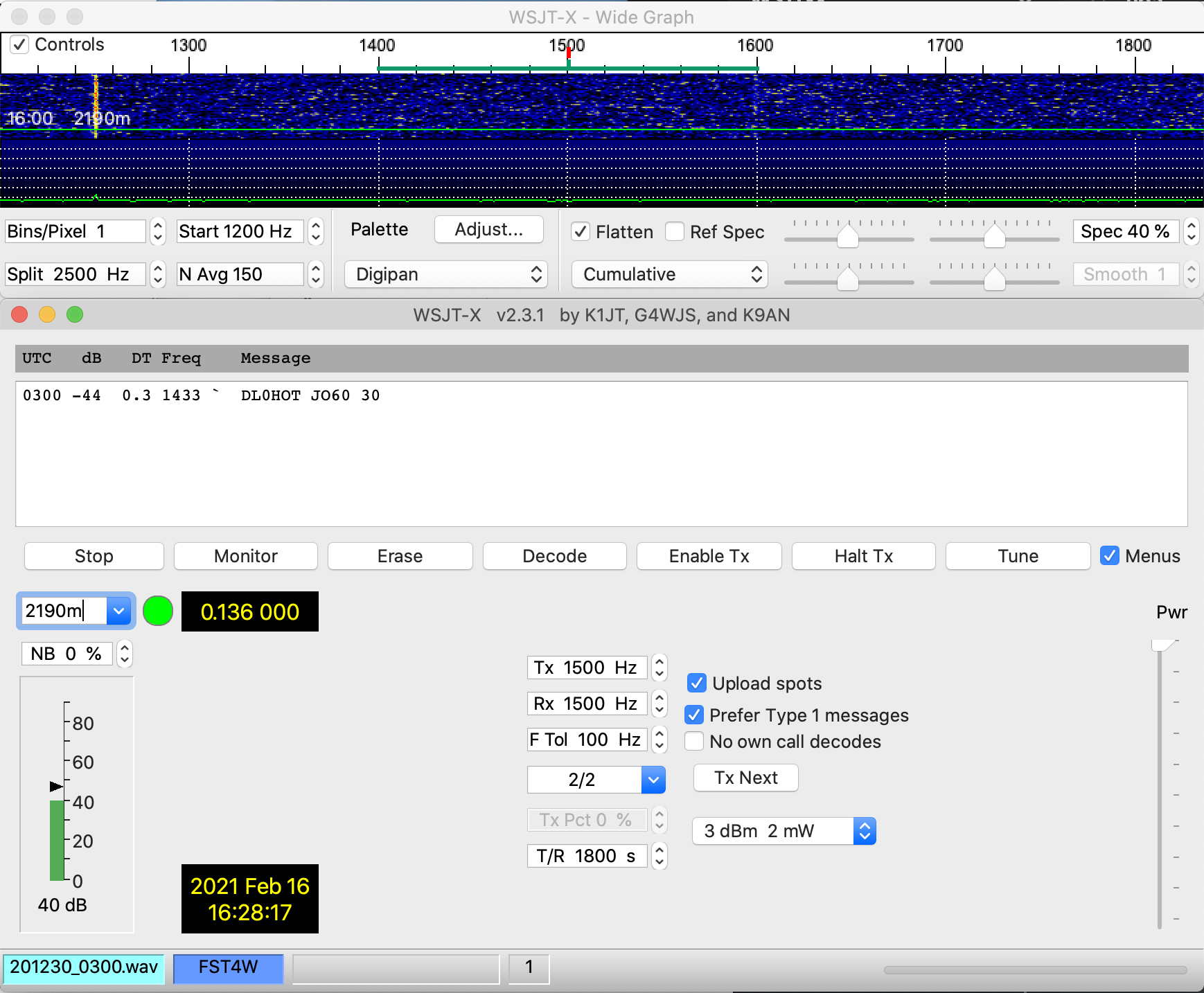

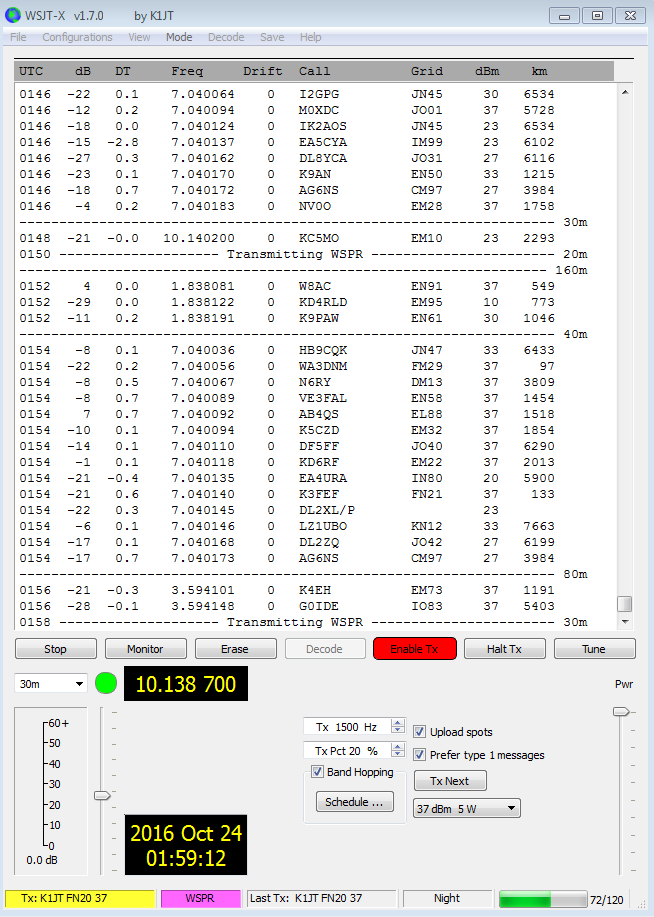

WSPR(whisperと発音)は、Weak Signal Propagation Reporterの略です。 WSPRプロトコルは、低電力伝送を使用して潜在的な伝搬経路をプローブするために設計されました。WSPRメッセージは通常、送信側のコールサイン、グリッドロケータ、および送信機の電力をdBmで伝達し、2500Hzの帯域幅で-31dBという低い信号対雑音比でデコードできます。FST4Wは同様の目的で設計されていますが、特にLFおよびMF帯域で使用するために設計されています。30分までのオプションのシーケンス長が含まれ、-45dBという低い感度閾値に達します。インターネットにアクセスできるWSPRユーザーは、マッピングレポート機能、アーカイブストレージ、およびその他の多くの機能を提供するWSPRnetと呼ばれる中央データベースに受信レポートを自動的にアップロードできます。

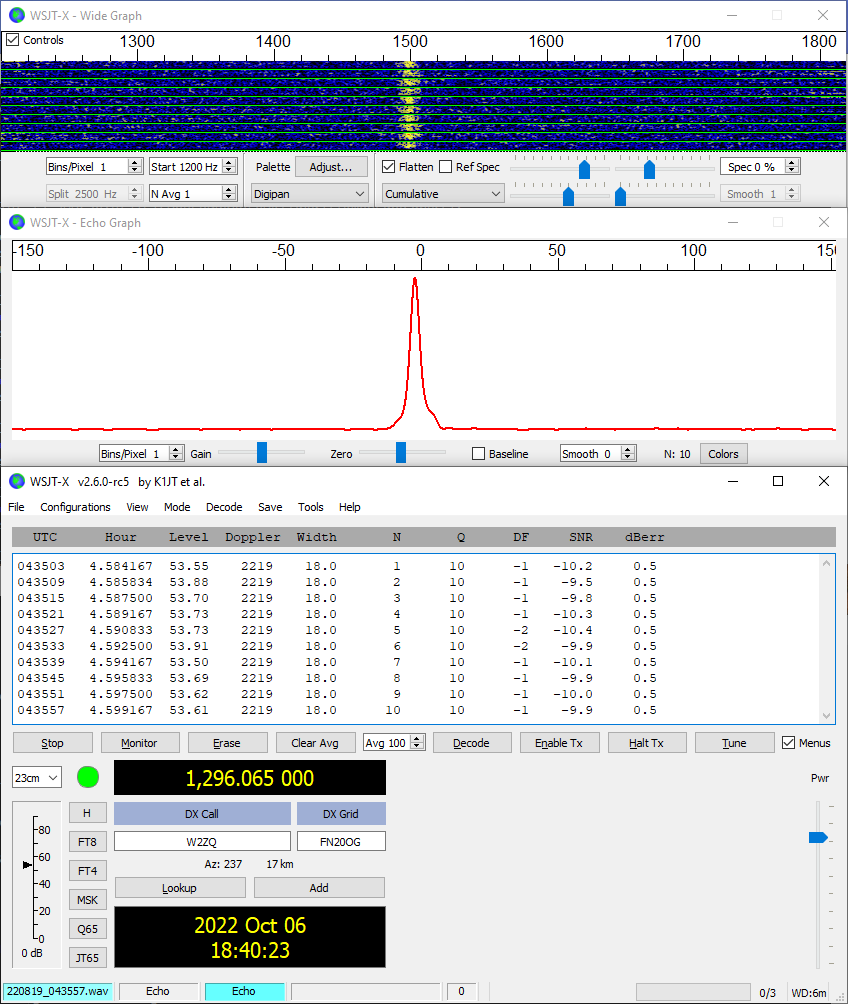

Echoモードを使用すると、可聴域のしきい値をはるかに下回っていても、月から届いた信号のエコーを検出して測定できます。

WSJT-X は、5kHzの受信機通過帯域のスペクトル表示、アマチュアが使用するほぼすべての最新の無線機制御、およびEME QSOの自動ドップラー追跡やエコーテストなどのさまざまな特別な補助機能を提供します。このプログラムは、Windows、Macintosh、およびLinuxシステムで同様に正常に実行され、3つのプラットフォームすべてでインストールパッケージを利用できます。

バージョン番号:WSJT-X リリース番号には、ピリオドで区切られたメジャー、マイナー、およびパッチの番号があります。たとえば、WSJT-X Version 2.1.0等、ユーザーからのフィードバックを得るために、新しいベータ版リリースの前に、一時的なベータリリース候補が作成される場合があります。たとえば、バージョン2.1.0-rc1、2.1.0-rc2などは、v2.1.0の最終リリースに至るまでのベータリリースです。リリース候補は、短いテスト期間中にのみ使用する必要があります。皆さんは、プログラム開発グループにフィードバックを提供するという暗黙の義務を負っています。同じ番号の完全なリリースが行われた後、過去の候補リリースをオンエアで使用しないでください。

1.1. バージョン2.6の新機能

1.2. ドキュメントの表記法

WSJT-Xの設定と機能の多くを説明するスクリーンショットが含まれています。このマニュアルでは、次のアイコンが特定のタイプの情報に注意を促していますWSJT-Xはマルチプラットフォームアプリケーションであることに注意してください。Windowsとユーザーコントロールの詳細な外観は、Windows、Linux、またはmacOS環境では大幅に異なる場合があります。ただし、基本的な機能はすべてのオペレーティングシステムで同じです。 必要に応じて、重要なプラットフォームの違いに特別な注意を払います。

このマニュアルでは、次のアイコンが特定の種類の情報に注意を促しています。

2.png Notes:特定のクラスのユーザーが関心を持つ可能性のある情報が含まれています。
3.png Tips:プログラムの機能や、他の方法では見落とされる可能性のある機能について。
1.png Warnings:望ましくない結果につながる可能性のある使用法について。

1.3. 他の言語のユーザーインターフェイス

WSJT-X ユーザー インターフェイス (UI) は多くの言語で利用できるようになりました。 コンピュータのデフォルトのシステム言語で翻訳された UI が利用できる場合、プログラムの起動時に自動的に表示されます。必要に応じて、コマンド ライン オプションを使用して WSJT-X を起動することで、UI 言語をオーバーライドできます。たとえば、スペイン語のユーザー インターフェイスで WSJT-X を起動するには、プロンプトで次のコマンドを入力します。

wsjtx --language es

1.4. 貢献する方法

WSJT-X は、GNU General Public License(GPLv3)の下でリリースされたオープンソースプロジェクトの一部です。プログラミングまたはドキュメンテーションのスキルを持っている場合、または他の方法でプロジェクトに貢献したい場合は、開発チームに知らせてください。このユーザーガイドまたはプログラムのユーザーインターフェースのいずれかで、翻訳スキルをお持ちの方は、特にボランティアにご協力ください。

プロジェクトのソースコードリポジトリは SourceForge にあり、開発者間のコミュニケーションは e メールリフレクターwsjt-devel@lists.sourceforge.netで行われます。バグレポートや新機能の提案、WSJT-X ユーザーガイドの改善点なども送信されます。メーリングリストに投稿する前にグループに参加する必要があります。

1.5. ライセンス

WSJT-Xを使用する前に、こちらのライセンス条項をお読みください。


2.システム要件


3.インストール

Windows、Linux、およびOS Xのリリースバージョンのインストールパッケージは、WSJTホームページにあります。左マージンのWSJT-Xリンクをクリックし、オペレーティングシステムに適したパッケージを選択します。

3.1. Windows

パッケージファイルwsjtx-2.6.1-win32.exe(Win 7、Win 8、Win10、32ビット)またはwsjtx-2.6.1-win64.exe(Win 7、Win 8、Win10、64ビット)をダウンロードして実行します。次の手順に従います。

このディレクトリが「非表示」になるようにコンピュータが設定されている可能性があります。ただし、
そこにあり、アクセス可能です。代替(ショートカット)ディレクトリ名は、「%LocalAppData%\ WSJT-X \」です。

UTC に同期しているように見える PC クロックを持つだけでは十分ではありません。「単調増加」とは、
時計を逆進させてはならないことを意味します。「スムーズに連続」とは、時間がステップなしでほぼ
一定の割合で増加する必要があることを意味します。増加率を調整して同期エラーを徐々に修正することにより、
必要なクロック修正を適用する必要があります。

3.2. Linux

Debian、Ubuntu、およびRaspberry Pi OSを含むその他のDebianベースのシステム:

プロジェクト チームは、Linux ディストリビューションの最新バージョンを対象としたバイナリ インストーラー パッケージをリリースします。
これらは、新しいLinuxバージョンや異なるディストリビューションでも動作する可能性がありますが、古いバージョンでは動作しない可能性もあります。
対象となる Linux ディストリビューションとバージョンの詳細については、リリースに付属のメモを確認してください。バイナリ パッケージがLinuxディストリ
ビューションまたはバージョンと互換性がない場合は、ソースからアプリケーションをビルドする必要があります。

  • 64-bit Intel/AMD: wsjtx_2.6.1_amd64.deb

  • 32-bit ARM hardware FP: wsjtx_2.6.1_armhf.deb

  • 64-bit ARM: wsjtx_2.6.1_arm64.deb

  • 端末で次のコマンドを実行する必要がある場合もあります。

    sudo apt install libgfortran5 libqt5widgets5 libqt5network5 \
       libqt5printsupport5 libqt5multimedia5-plugins libqt5serialport5 \
       libqt5sql5-sqlite libfftw3-single3 libgomp1 libboost-all-dev \
       libusb-1.0-0 libportaudio2

    Fedora、CentOS、Red Hat、およびその他のrpmベースのシステム :

  • 64-bit: wsjtx-2.6.1-x86_64.rpm

  • 端末で次のコマンドを実行する必要がある場合もあります。

    sudo dnf install libgfortran fftw-libs-single qt5-qtbase \
       qt5-qtmultimedia qt5-qtserialport qt5-qtsvg \
       qt5-qtserialport libgomp boost libusbx portaudio

    3.3. OS X と macOS

    OS X 10.13以降 :wsjtx-2.6.1-Darwin.dmgファイルをデスクトップにダウンロードし、ダブルクリックして、インストールノートについてReadMeファイルを参照してください。

    以前のバージョンをすでにインストールしている場合は、Applicationsフォルダーで名前を変更することで(たとえば、WSJT-X からWSJT-X_2.2 に)、バージョンを保持できます。その後、インストールフェーズに進むことができます。

    次の点にも注意してください。


    4.Settings (設定)

    Fileメニューから、またはF2キーを押してSettingsを選択します。(Macintoshではパフォーマンスを選択、WSJT-XメニューからSettingsを選択するか、キーボードショートカットのCmd+を使用します)。次のセクションでは、ウィンドウの上部付近で選択可能な8つのタブで使用できるセットアップオプションについて説明します。

    4.1. General (一般)

    Settings ウィンドウの General タブを選択します。Station Details で、コールサイン、グリッドロケーター(できれば6文字のロケーター)、およびIARU地域番号を入力します。Region1は、ヨーロッパ、アフリカ、中東、北アジアです。 Region2は、アメリカ大陸。 Region3は南アジアおよび太平洋です。この情報は、初期テストには十分です。

    WSJT-X を使用していくつかのQSOを行った後は、Generalタブの残りのオプションの意味が一目でわかるはずです。これらのオプションを後で設定に戻すことができます。

    アドオンのプリフィックスまたはサフィックスが付いたコールサインを使用している場合、
    またはそのようなコールを使用して局を運用したい場合は、必ずセクション「非標準コールサイン」をお読みください。
    Enable VHF/UHF/Microwave features をオンにすると、JT65のワイドバンドマルチデコード機能が必ず無効に
    なります。HFで操作するときは、この機能をオフにする必要があります。

    4.2. Radio (無線機設定)

    WSJT-X は、最新のトランシーバーの関連機能のCAT(Computer Aided Transceiver)制御を提供します。無線機の制御を設定するには、Radioタブを選択します。

    必要な設定がすべて完了したら、Test CATをクリックして、WSJT-Xと無線の間の通信をテストします。ボタンは緑色に変わり、適切な通信が確立されたことを示します。CAT制御テストに失敗すると、ボタンが赤になり、エラーメッセージが表示されます。CATテストが成功したら、Test PTTボタンを切り替えて、選択したT/R制御方法が正しく機能していることを確認します。(PTT方式でVOXを選択した場合、メインウィンドウのTuneボタンを使用して、後でT/R切り替えをテストできます。)

    4.3. Audio

    Audio タブを選択して、サウンドシステムを構成します。

    4.4. Tx Macros(送信マクロ)

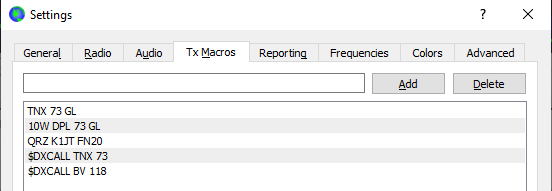

    Tx Macrosは、以下に示す例のように、頻繁に使用される簡単なフリーテキストメッセージを送信するための補助手段です。

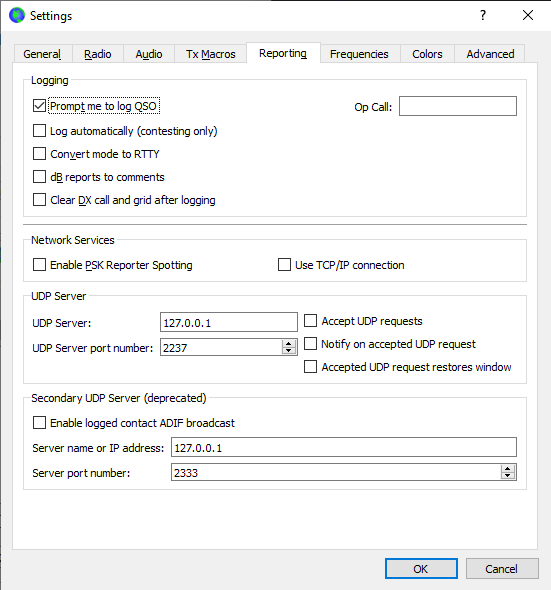

    4.5. Reporting(レポーティング)

    Outgoing interfaces および Multicast TTL フィールドは、マルチキャスト グループの IP アドレスが
    UDP Server フィールドに入力されている場合にのみ表示されます。

    JTAlertのようなプログラムは、UDPサーバー機能を使用して、WSJT-Xインスタンスの実行に関する情報を取得します。 JTAlertを使用してWSJT-Xを制御している場合は、Accept UDP requestsチェックボックスを必ずオンにしてください。

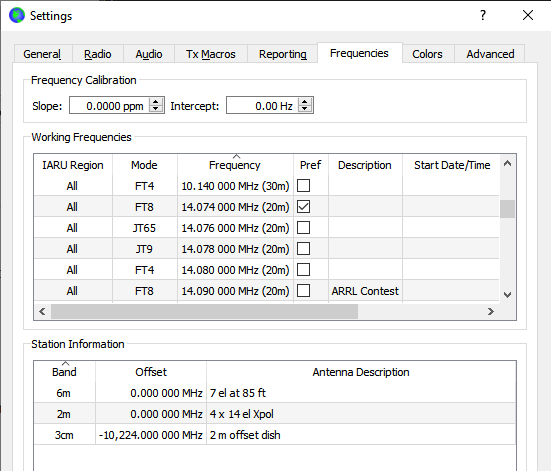

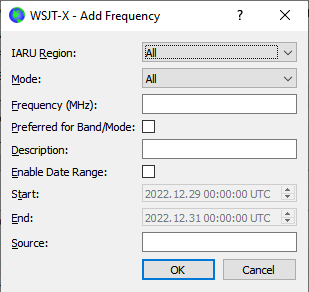

    4.6. Frequencies(周波数)

    デフォルトでは、Working Frequenciesテーブルには、モードFT8、JT4、JT9、JT65、MSK144、WSPR、およびエコーで従来使用されている周波数のリストが含まれています。規約は、時間の経過やユーザーの好みによって変わる場合があります。 周波数テーブルは必要に応じて変更できます。

    他のより高度なメンテナンス操作は、右クリックのコンテキストポップアップメニューから利用できます。

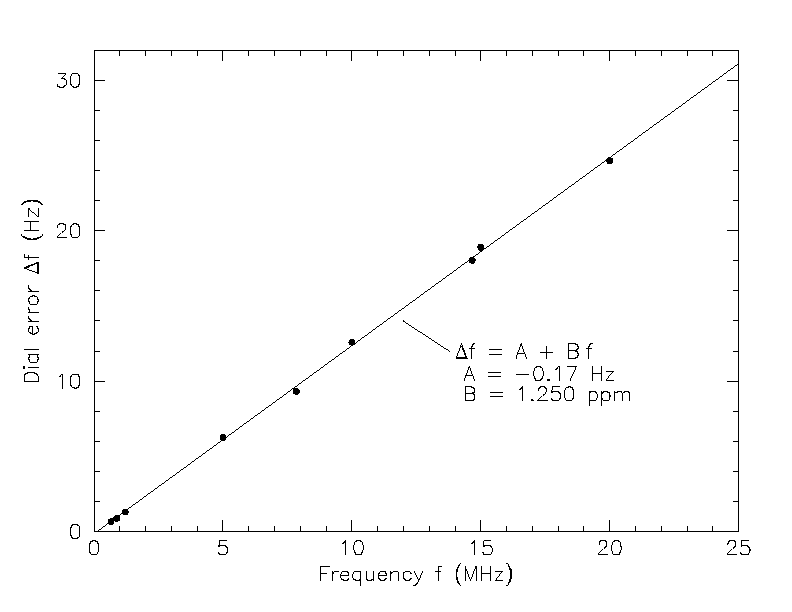

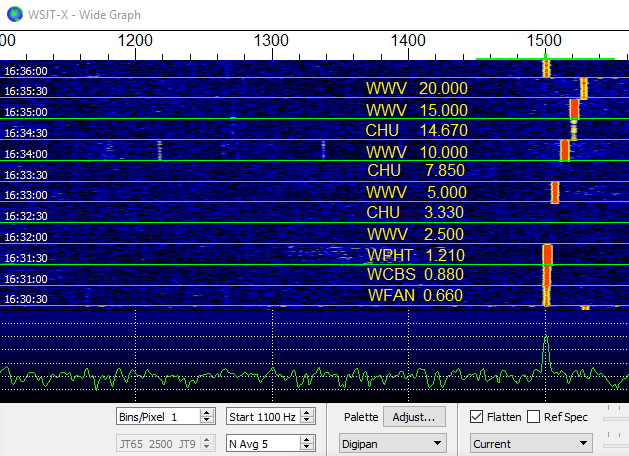

    Frequency Calibration :WWVまたはその他の信頼できる周波数基準を使用、またはWSPRセットアップによる正確な周波数測定で説明されている手法を使用して無線機を校正した場合は、式に Intercept Aと Slope Bの測定値を入力します。

      Dial error = A + B*f

    ここで、Dial errorおよび A は Hz 単位、f は MHz 単位の周波数、B は 100 万分の 1 (ppm) 単位です。 無線機に送受信される周波数値は、WSJT-Xによって表示される周波数が正確になるように調整されます。

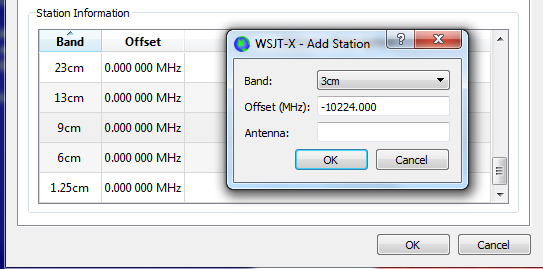

    Station Information:無線局のバンド毎にオフセット、およびアンテナの説明情報を保存できます。アンテナ情報は、PSK Reporterに送信される受信レポートに含まれます。デフォルトでは、各帯域の周波数オフセットはゼロです。(たとえば)トランスバータが使用されている場合、ゼロ以外のオフセットが追加されることがあります。

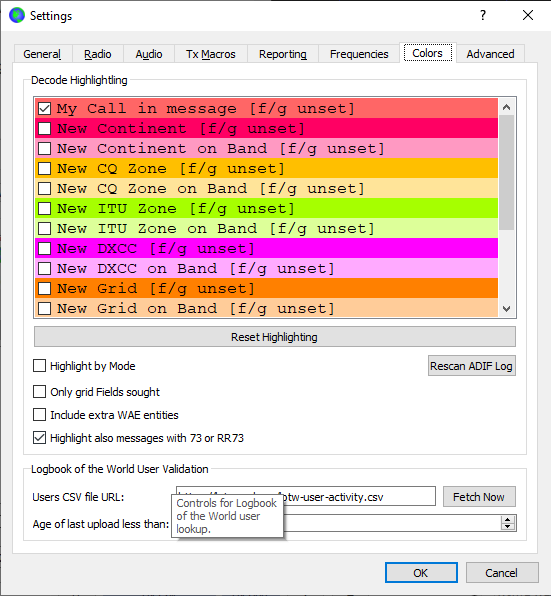

    4.7. Colors(カラー)

    Decode Highlighting

    Logbook of The World User Validation
    ログをARRL LoTW QSLマッチングサービスにアップロードしたことがわかっている局を強調表示できます。これを決定するために使用されるデータはオンラインで入手できます。

    • Fetch Now をクリックすると、ユーザーのCSVファイルのURLから新しいデータセットがダウンロードされます。LoTWチームは、このデータを毎週更新しています。

    • Age of last upload less than:に、局がログをLoTWにアップロードしてハイライトをトリガーする必要がある期間を設定します。

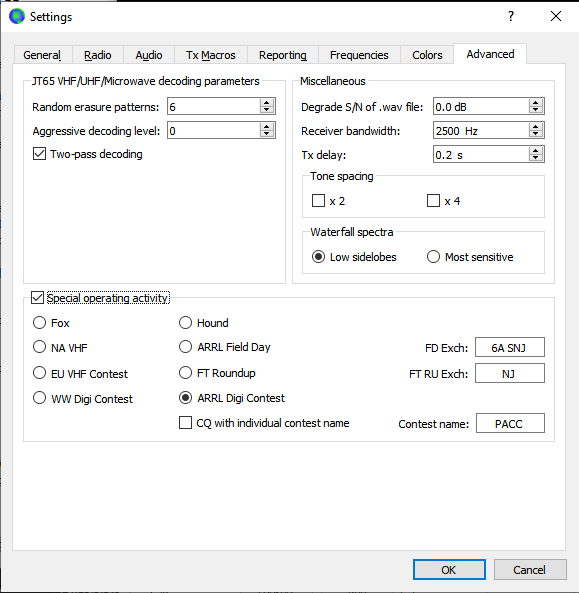

    4.8. Advanced(上級)

    JT65 VHF/UHF/Microwave decoding parameters

    • Random erasure patterns は、Franke-Taylor JT65デコーダーで使用される疑似ランダム試行の数を対数的にスケーリングします。数値が大きいほど、感度は若干向上しますが時間がかかります。大体の設定は6または7です。

    • Aggressive decoding level ディープサーチを使用して、許容可能なデコードのしきい値を設定します。 数値が大きいほど、信頼度の低い結果が表示されます。

    • 受信データストリームから最初のパスのデコードを生成する信号が差し引かれた後、2番目のデコードパスを有効にするには、Two-pass decoding to enable にチェックします。

    Miscellaneous

    • Degrade S/N of .wav file に正の数を設定して、既知の量の疑似ランダムノイズを.wavファイルから読み取ったデータに追加する。結果、S/Nの劣化が要求されたdB数に近いことを確認するには、Receiver bandwidthをレシーバーの有効ノイズ帯域幅の最適な周波数に設定します。

    • PTTを有効にするコマンドの実行とTxオーディオの開始との間に大きな遅延を作成するには、Tx delay をデフォルトの0.2秒より大きい数に設定します。

      T/Rリレーと外部プリアンプの正常性のために、ハードウェアシーケンサーを使用してテストし
      、シーケンスが正しく動作することを確認するのを強くお勧めします。

    • x 2 Tone spacingまたはx 4 Tone spacingをチェックすると、通常のトーン間隔の2倍または4倍のTxオーディオを生成します。この機能は、送信プロセスの一部として、生成された周波数を2または4で分割する特殊なLF/MF送信での使用を目的としています。

    Special Operating Activity: Generation of FT4, FT8, and MSK144 messages

    • このボックスをオンにし、アクティビティのタイプを選択して、コンテストおよびDXpeditionの特別なメッセージ形式の自動生成を有効にします。ARRL Field Dayの場合、オペレーティングクラスとARRL/RACセクションを入力します。ARRL RTTY Roundupの場合は、州または県を入力します。米国またはカナダにいない場合は、セクションまたは州に「DX」を使用します。RTTYラウンドアップでは、アラスカとハワイの局は「DX」と入力する必要があります。

    • FT8 DXpeditionモードで動作するDXpeditionである場合は、Foxにチェックをします。FoxとQSOをしたい場合は、Houndにチェックしてください。 FT8 DXpedition Mode の取扱説明書を必ずお読みください。

    4.9. ダークスタイル

    オプションのダークスタイルを利用できます。これを効果的にするには、カラー設定を再定義する必要があります。WindowsまたはLinuxでは、次のコマンドを使用してコマンドプロンプトウィンドウからプログラムを起動するか、それに応じてWSJT-Xデスクトップショートカットを変更します。

      wsjtx --stylesheet :/qdarkstyle/style.qss

    macOSでは、ターミナルから次のコマンドを入力します。

      open /Applications/wsjtx.app --args -stylesheet :/qdarkstyle/style.qss

    Unity または GNOME GUI を使用する Linux では、次のコマンドでWSJT-Xの起動が更新されます。

    sed '/Exec=wsjtx/ s/$/ -stylesheet :\/qdarkstyle\/style.qss/' \
    /usr/share/applications/wsjtx.desktop >~/.local/share/applications/wsjtx.desktop
    update-desktop-database ~/.local/share/applications/

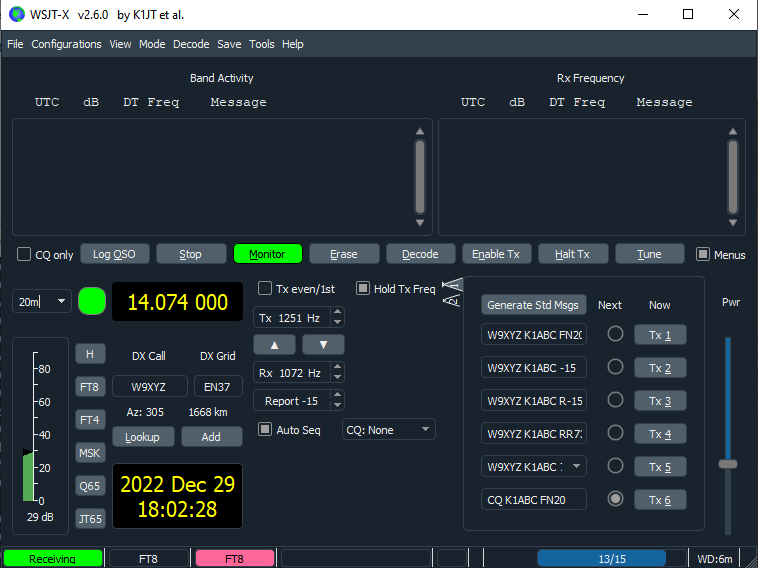

    オペレーティングシステムに応じて、メインの WSJT-X ウィンドウは次のようになります。


    5. トランシーバーのセットアップ

    Receiver Noise Level (レシーバーノイズレベル)

    • 緑色で強調表示されていない場合は、Monitorボタンをクリックして、通常の受信操作を開始します。

    • トランシーバーがUSB(またはUSBデータ)モードに設定されていることを確認してください。

    • 信号が存在しない場合は、レシーバーのゲインコントロールやコンピューターのオーディオミキサーコントロールを使用して、バックグラウンドノイズレベル(メインウィンドウの左下のスケール)を約30dBに設定します。AGCの動作を最小限に抑えるには、通常、AGCをオフにするか、RFゲイン制御を減らすことが最善です。

      通常、PC オーディオ ミキサーには2つのスライダーがあり、接続されているアプリケーションごとに一つづつあります。
      レシーバーからの高すぎたり、低すぎる場合入力レベルによる歪みを防ぐことができないため、最大(0dB FS)に設定する必要があります。
      もう1つはマスター レベル(PCのアナログ アッテネーター) アナログ - デジタル コンバーター (ADC)で調整します。マスターレベルは、
      WSJT-Xが受信する信号レベルを調整するために使用します。

    Bandwidth and Frequency Setting (バンド幅と周波数の設定)


    • トランシーバーがUSBモードで複数の帯域幅設定を提供している場合は、最大約5kHzまでの可能な限り広い帯域幅を選択するとよい場合があります。

    • 標準の SSB フィルターしかない場合、約 2.7kHz の帯域幅を超える表示はできません。正確なダイヤル周波数設定に応じて、HFバンドでは、
      1つのモードで一般的に使用されるサブバンド全体を表示できます。

    Transmitter Audio Level(送信レベル)

    • メイン画面のTuneボタンをクリックして、無線を送信モードに切り替え、安定したオーディオトーンを生成します。

    • 無線機のモニター機能を使用して、生成されたオーディオトーンを聞いてください。送信されるトーンは、クリックやグリッチがなく、完全に滑らかでなければなりません。また、コンピューターを同時に使用して、電子メール、Webブラウジングなどの他のタスクを実行する場合、それらに付随するシステム音や警告音が鳴っていないか確認してください。その他いろいろ・・・

    • 送信機からのRF出力がわずかに低下するまで、Pwrスライダー(メインウィンドウの右端)を最大値から下に調整します。これは通常、オーディオドライブに適したレベルです。

    • Tuneボタンをもう一度切り替えるか、Halt Txをクリックしてテスト送信を停止します。

    6. 基本操作チュートリアル

    このセクションでは、JJ9、JT65、およびFT8モードに特に重点を置いて、WSJT-X の基本的なユーザーコントロールとプログラムの動作を紹介します。新しいユーザーは、できれば無線機で、HFでの完全なチュートリアルを行うことをお勧めします。2018年後半以降、HF帯域でのデジタル使用は、主にJT65およびJT9からFT8に移行したことに注意してください。 したがって、セクション6.6のFT8に特に注意を払うことをお勧めします。

    後続のセクションでは、QSOの仕方WSPRモード、およびVHF+機能に関する追加の詳細について説明します。

    6.1. ダウンロードサンプル

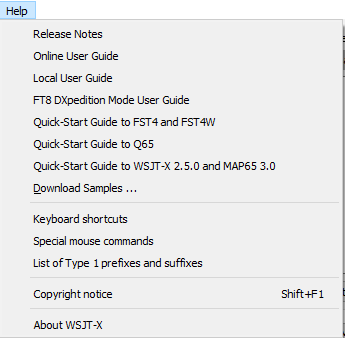

    • Help メニューからDownload samples…を選択します。

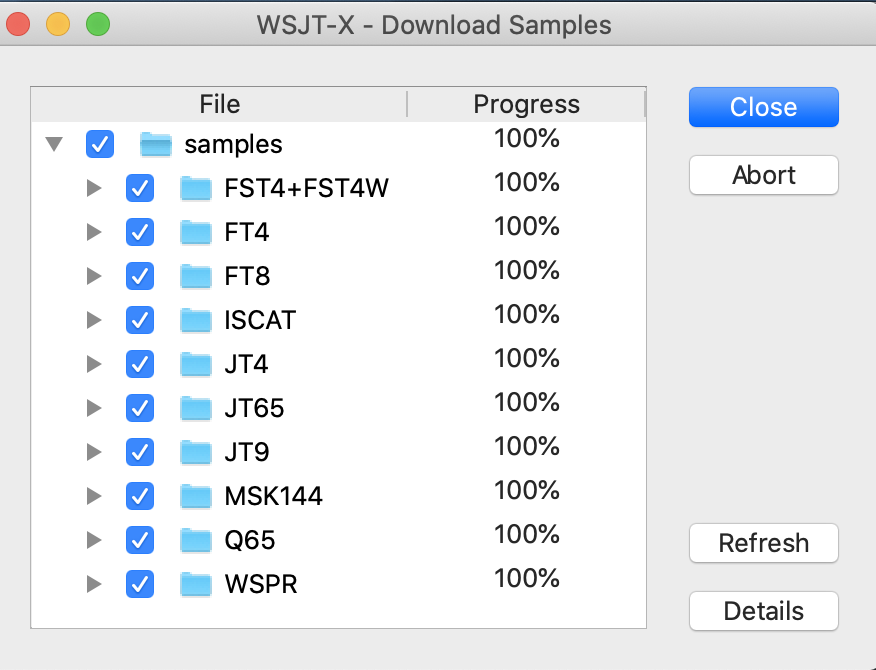

    • 以下に示す画面のチェックボックスを使用して、利用可能なサンプル ファイルの一部またはすべてをダウンロードします。このチュートリアルでは、少なくとも FT8のファイルが必要です。

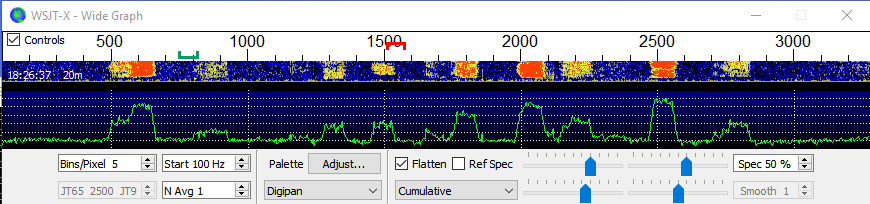

    6.2. Wide Graphの設定

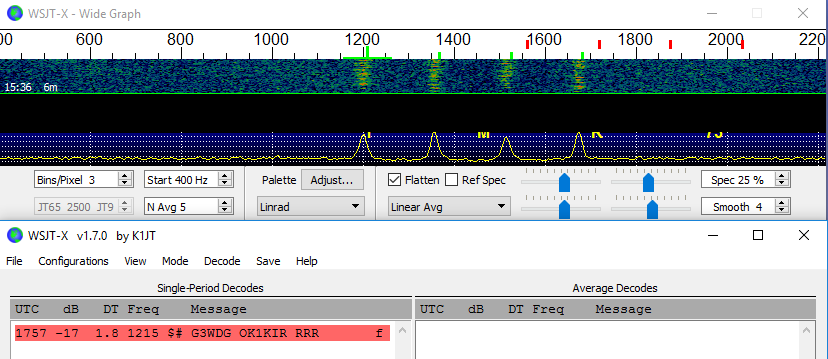

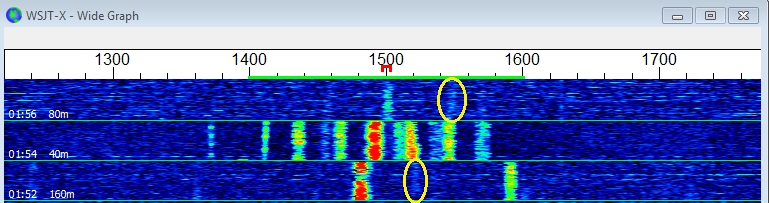

    WSJT-X Wide Graph ウィンドウには、受信した音声の周波数スペクトルが表示されます。通常、ウィンドウの上部には、周波数スペクトルのウォーターフォール プロット (スペクトログラム) と、現在のスペクトルまたは平均スペクトルの線プロットが表示されます。ウィンドウの下部にあるコントロールは、表示されるオーディオ周波数範囲、カラー パレット、スペクトル表示のスケーリングを設定するために使用されます。Wide Graphの右下にあるコントロール(Spec nn%として表示)を使用すると、スペクトル ライン プロットが占めるウィンドウの垂直部分を制御できます。これらの制限はFT8デコーダーの検索ウィンドウを定義するため、ワイド グラフのオーディオ周波数の適切な下限と上限を設定することが重要です。このチュートリアルでは、制限は 100~3300Hzをカバーするように設定されます。

    • Set Start = 100Hz.

    • Set Bins/Pixel = 5 Smaller/largerの値は、ワイドグラフがsmaller/largerで周波数範囲をカバーするようにします。

    • マウスを使用してWide Graphの左端または右端をつかみ、周波数の上限が約3300Hzになるように幅を調整します。

    N Avg設定は、スペクトログラムの各ラインを生成するために平均化されるスペクトルの数を制御します。値を小さくすると、スペクトログラムの更新頻度が高くなり、信号が垂直(時間)方向に広がります。一方、値を大きくすると、非常に弱い信号の検出が容易になります。

    • Set N Avg = 2.

    パレット設定は、スペクトログラムに使用される配色を制御します。

    • Set Palette = Fldigi

    Flattenがチェックされている場合、WSJT-Xは受信機の通過帯域形状の傾きまたは曲率を修正しようとします。

    • Flatten = checked

    折れ線グラフは、現在の(平均化されていない)スペクトルまたは累積的な(平均化された)スペクトルを表示するように設定できます。

    • データ表示に Cumulative を選択します

    • waterfallとスペクトルのGainスライダーとZeroスライダーをミッドスケール近くに設定します

    Spec nn%設定は、ワイドグラフの垂直範囲のどの部分がスペクトルの折れ線グラフに使用されるかを決定します。Specを0に設定すると折れ線グラフが削除され、100に設定するとスペクトログラムが削除され、折れ線グラフのみが表示されます。

    • Set Spec = 50%

    6.3. FT8

    Main Window:(メインウィンドウ:)

    • メインウィンドウのStopボタンをクリックして、データの取得を停止します。

    • ModeメニューからFT8を選択し、DecodeメニューからDeepを選択します。

    • Erase をダブルクリックして、両方のテキストウィンドウをクリアします。

    Open a Wave File:(Waveファイルを開く:)

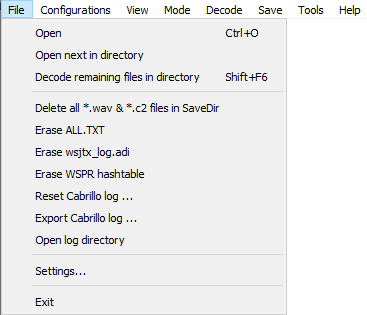

    • File|Open log directoryを選択し、ログディレクトリを開き、... \ save \ samples \ FT8 \ 210703_133430.wavに移動します。ウォーターフォールとBand Activity/Rx Frequencyウィンドウは、次のスクリーンショットのようになります。

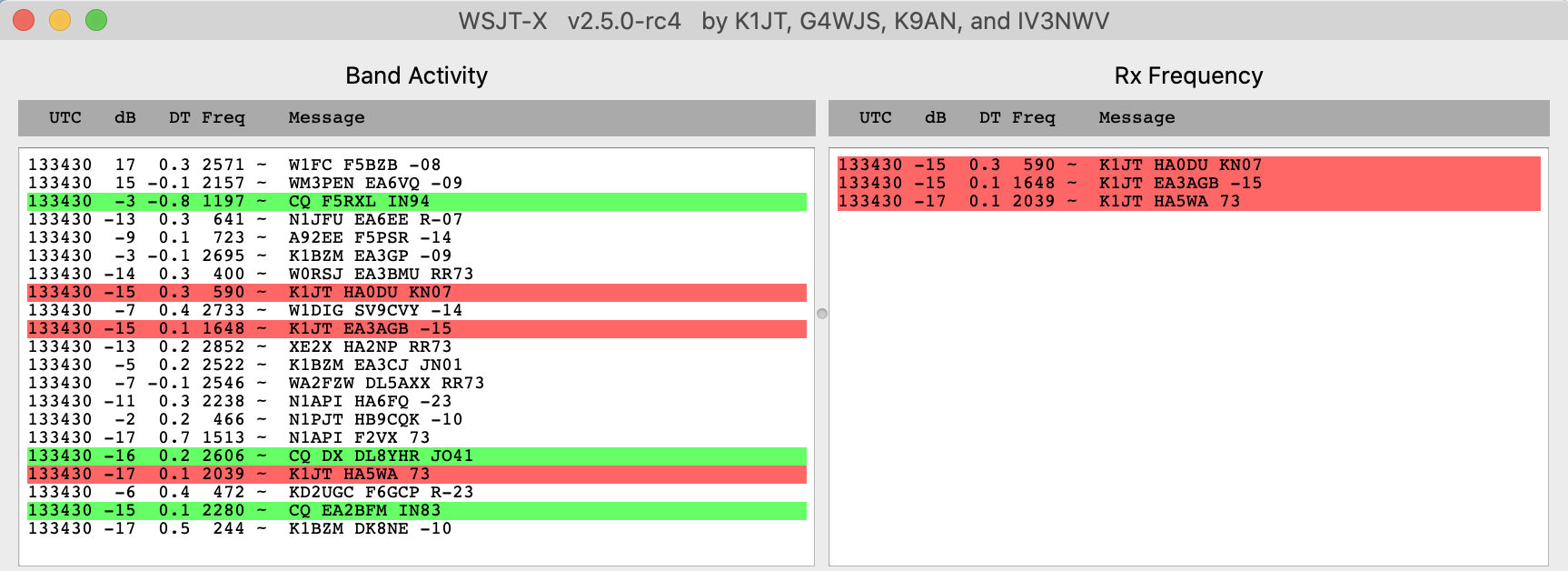

    • Settings | Generalに一時的にMy CallにK1JTを入力し、ふりをします。結果は、以下のスクリーンショットに示されているものと同じになります。完了したら、My Callを自分のコールに戻すことを忘れないでください。



    Decoding Overview(デコードの概要)

    デコードは、受信シーケンスの最後に行われます。DecodeDeepに設定すると、3回のデコードパスが実行され、メインウィンドウのDecodeボタンがパスごとに1回ずつ、3回点灯します。各デコードパスでの最初のデコード試行は、waterfall周波数スケールのU字型の緑色のマーカーで示される選択されたRx Frequencyで実行されます。すべてのデコードが左側の(Band Activity)ウィンドウに表示されます。右側の(Rx Frequency)テキストウィンドウには、現在のRx frequencyで取得されたデコードと、My Call(この場合はK1JT)宛てのデコードが表示されます。ウォーターフォールスケールの赤いマーカーは、Tx frequencyを示します。

    デコードは受信シーケンスの最後に行われます。デコードをdeepに設定すると、3つのデコード パスが実行され、メインウィンドウのデコード ボタンがパスごとに 1回ずつ、3回点灯します。各デコード パスの最初のデコード試行は、ウォーターフォール周波数スケール上のU字型の緑色のマーカーで示される、選択された 場所のRx 周波数で行われます。すべてのデコードが左側(バンド アクティビティ)ウィンドウに表示されます。右側(Rx 周波数) のテキスト ウィンドウには、現在の Rx 周波数で取得されたすべてのデコードと、My Call (この場合は K1JT) 宛てのすべてのデコードが表示されます。 ウォーターフォール スケール上の赤いマーカーは、Tx 周波数を示します。 21 個の FT8 信号がサンプル ファイルからデコードされます。 デコードの数は、メイン ウィンドウの下部にあるボックスに表示されます。 このファイルが記録されたとき、HA5WA は K1JT と QSO を終了していました。彼の 73 メッセージは My Call (この場合は K1JT) 宛てであるため赤色で表示されています。 デフォルトでは、CQ を含む行は緑色で強調表示され、My Call (K1JT) を含む行は赤色で強調表示されます。 K1JT には 2 人の呼び出し元があることに注意してください。 HA0DUとEA3AGB。K1JTには2人の発信者、HA0DUおよびEA3AGBがいます。

    Decoding Controls

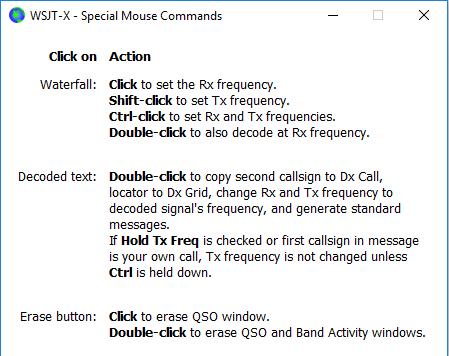

    QSOを行うときに頻繁に使用されるコントロールを理解するには、デコードされたテキスト行とwaterfallスペクトル表示をマウスでダブルクリックしてみてください。次の動作を確認できるはずです。

    • 緑色で強調表示されているデコードされたCQメッセージの1つをダブルクリックします。これらのアクションにより、次の結果が生成されます

      • CQを呼び出す局のコールサインとロケーターは、DX CallDX Gridの入力フィールドにコピーされます。

      • メッセージは、標準の最小QSOに対して生成されます。

      • Tx evenボックスが適切にチェックまたはオフになっていれば、適切な(奇数または偶数)分で送信できます。

      • Rx frequencyマーカーはCQingを出している局の周波数に移動します。

      • Shiftキーを押しながらTx frequencyのみを移動するか、Ctrlキーを押しながらRx frequencyとTx frequencyの両方を移動することで、ダブルクリックで動作を変更できます。(Macコンピューターでは、Ctrlの代わりにコマンドキーを使用します)。

      • さらに、コールセットをダブルクリックすると、Settings | GeneralEnable Txがオンになっていれば、Enable Txがアクティブになり、適切な時間に送信が自動的に開始されます。

      • Hold Tx Freqチェックボックスをオンにすると、Tx周波数が変更されないようにすることができます。

    • デコードされたメッセージK1JT HA0DU KN07をダブルクリックし、赤で強調表示します。結果は前のステップの結果と同様になります。ShiftキーまたはCtrlキーを押さない限り、Tx周波数(赤いマーカー)は移動しません。赤で強調表示されているメッセージは、通常、自分のCQに応答するか、テールエンダーからのものであり、Tx周波数を元の場所に維持する必要があります。

    • ウォーターフォールディスプレイの任意の場所でマウスをクリックします。緑色のRx周波数マーカーが選択した周波数にジャンプし、それに応じてメインウィンドウのRx周波数コントロールが更新されます。

    • Shiftキーを押したまま同じことを行います。これで、メインウィンドウの赤いTx周波数マーカーとそれに関連するコントロールが、選択した周波数に従います。

    • Ctrlキーを押したまま同じことを行います。これで、両方の色付きマーカーと両方のスピナーコントロールが選択に従います。

    • waterfallの任意の周波数でダブルクリックすると、今説明したすべてのことが実行され、Rx周波数付近の狭い範囲でデコーダーが呼び出されます。特定の信号をデコードするには、waterfallトレースの左端近くをダブルクリックします。

    • Ctrlキーを押しながら信号をダブルクリックして、Rx周波数とTx周波数の両方を設定し、新しい周波数でデコードします。

    • Eraseをクリックして、右側のウィンドウをクリアします。

    • Eraseをダブルクリックして、両方のテキストウィンドウをクリアします。

    • QRMが発信者と競合しないようにするには、CQを出している局とは異なる周波数でCQに応答するのが最善です。
      別のQSOをテールエンドする場合も同様です。 使用されていないように見えるTx周波数を選択します。
      Hold Tx Freq チェックボックスをオンにすることもできます。

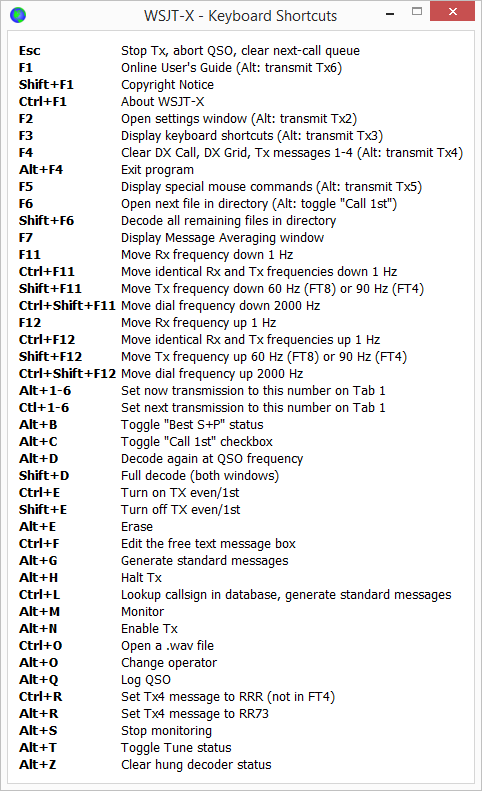

      キーボードショートカットShift+F11およびShift+F12を使用すると、Tx周波数を60Hzステップで
      簡単に上下に移動できます。
      スライダーとスピナーコントロールは、矢印キーの押下とPage Up/Downキーの押下に応答し、Pageキーは
      コントロールをより大きなステップで移動します。スピナーコントロールに直接数字を入力したり、
      マウスホイールを使用したりすることもできます。
      ZL2IFBのオンライン FT8 Operating Guide には、操作手順に関する多くの追加のヒントが記載されています。

    FT8 DXpedition Mode:

    この動作モードにより、DXpeditionsは非常に高速で FT8 QSO を行うことが出来ます。両方の無線局で WSJT-Xバージョン1.9以降を使用する必要があります。FT8 DXpedition モードの詳細な操作手順は、オンラインで入手できます。これらの指示や注意事項を深く読まずにDXpeditionモードを使用しないでください!

      FT8 DXpeditionモードは、まれなエンティティのDXpeditionや、100時間をはるかに超える持続的なQSOレートが予想されるその他の
      異常な状況での使用を目的としています。この要件を満たさない限り、マルチシグナル機能を使用しないでください。また、従来の
      FT8サブバンドではDXpeditionモードを使用しないでください。DXpeditionモードを使用してFoxとしての運用を検討している場合は、
      地域の帯域計画と一致する適切なバンドプランを確認し、希望するオペレーターに公表してください。無線信号の周波数はダイヤル
      周波数よりも最大4kHz高くなることに注意してください。
      このチュートリアルが終了したら、Settings | GeneralMy Callにご自分のコールサインを再入力することを忘れないように
      してください。

    6.4. FT4

    FT4は、特にHF帯域と6メーターでのコンテスト用に設計されています。FT8と比較すると、感度が3.5dB低く、必要な帯域幅は1.6倍ですが、QSOレートが2倍になる可能性があります。

    Main Window:(メインウィンドウ:)

    • Mode メニューの FT4 を選択します。

    • Erase をダブルクリックして、両方のテキストウィンドウをクリアします。

    Wide Graph Settings:(ワイドグラフ設定:)

    • Bins/Pixel=5, Start=100Hz, N Avg=1

    • 周波数の上限が約3300 Hzになるように、Wide Graphウィンドウの幅を調整します。

    Open a Wave File: (Waveファイルを開く:)

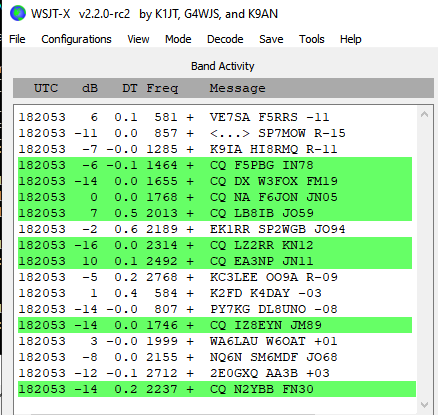

    • File | Open でファイルを選択| ... \ save \ samples \ FT4 \ 200514_182053.wavを開いて移動します。 waterfall とBand Activity ウィンドウは、次のスクリーンショットのようになります。このサンプルファイルは練習コンテストのテストセッション中に記録されたため、デコードされたメッセージのほとんどはRTTY Roundupメッセージ形式を使用します。

    • waterfall ディスプレイ上の任意の場所でマウスをクリックします。緑のRx周波数マーカーが選択した周波数にジャンプし、それに応じてメインウィンドウのRx周波数コントロールが更新されます。

    • Shiftキーを押したまま、同じことを行います。これで、メインウィンドウの赤いTx周波数マーカーとそれに関連するコントロールが周波数の選択に従います。

    • Ctrlキーを押したまま、同じことを行います。これで、両方の色のマーカーと両方のスピナーコントロールが選択内容に従います。

    • 次に、Band Activity ウィンドウでデコードされたテキストの行をダブルクリックします。どのラインも同様の動作を示し、Rx周波数を選択したメッセージの周波数に設定し、Tx周波数は変更しません。RxとTxの両方の周波数を変更するには、Ctrlキーを押しながらダブルクリックします。
    Best S+P Button

    FT4ユーザーインターフェイスには、Best S + Pというラベルの付いたボタンが含まれています。

    Rxサイクル中に Best S+P をクリックすると、プログラムはRxシーケンスの最後にデコードされたすべてのCQメッセージを検査します。プログラムは(競合の観点から)最適なQSOをする相手を選択し、デコードされたテキストのその行をダブルクリックしたかのように扱います。ここで「ポテンシャルの高いQSOの相手」とは、「新しいマルチ」(優先順位1)または「帯域内の新規呼び出し」(優先順位2)を意味します。「新しいマルチ」は現在「新しいDXCC」を意味すると解釈されています。 より広く定義された乗数カテゴリ(ARRL RTTYラウンドアップルール用)がやがて実装されます。たとえば、「そのバンドで新しいグリッド」(北米のVHFコンテストに便利)、信号強度による並べ替えなど、追加の優先順位を提供する場合があります。

    Best S+P は、「最高」の意味を定義した場合にのみ役立つ機能です。これは、Settings | Colors タブでオプションを設定することによって動作します。色強調表示オプションの選択と順序付けによりBest S+P 機能によってどの潜在的なQSOパートナーが選択されるかが決まります。 コンテストごとに最適な選択肢は異なります。RTTYラウンドアップルールを使用するコンテストでは、上から下に読んで、メッセージ内の My Call 、新しいDXCC、バンド上の新しいコール、メッセージ内のCQ、および送信されたメッセージをアクティブにすることをお勧めします。

    キーボードショートカットShift+F11およびShift+F12を使用すると、FT4 Tx周波数を90Hzステップで簡単に上下に移動できます。
    送信されたメッセージをキーボードで簡単に制御するには、 Settings | General tab メニューの[代替F1〜F6バインディング]を
    確認してください。 コンテスト形式の操作では、F1を押して、CQを送信してQSOを要求できます。同様に、キーF2F5 は、
    メッセージを入力フィールドTx2からTx5に送信します。コンテスト形式の操作の詳細については、デジタルコンテストのFT4
    プロトコル
    をご覧ください。
    このチュートリアルが終了したら、 Settings | General My Call にご自分のコールサインを再入力することを忘れないように
    してください。

    6.5. FST4

    FST4とFT4を混同しないでください。FT4は目的が大きく異なります!。 FST4は、主にLFおよびMF帯域で弱信号の双方向QSOを作成するために設計されています。15秒から1800秒までのT/R期間が利用可能です。T/R期間が長いほど、TxおよびRx周波数の不安定性とチャネルドップラー拡散が十分に小さいため、受信信号が複数の送信シンボルにまたがる期間にわたって位相コヒーレントのままである場合にのみ、感度が向上します。一般的に言えば、送信およびチャネルドップラー拡散中のRxおよびTx周波数の変化は、プロトコル仕様のセクションの表7にある各T/R期間に示されているシンボルキーイングレートと比較してそれぞれ小さくする必要があります。たとえば、1800秒のT/R期間のキーイングレートは0.089ボーであるため、このT /Rの長さを使用して正常に動作するには、チャネルドップラーに加えて、1800秒の送信期間全体で0.089Hzよりも優れたTxおよびRx周波数の安定性が必要です。ドップラー拡散は0.089Hz未満です。

    FST4での操作は、他のWSJT-X モードでの操作と同様です。ほとんどの画面上のコントロール、自動シーケンス、およびその他の機能は、使い慣れた方法で動作します。ただし、2200および630mバンドの操作規則により、いくつかの追加のユーザーコントロールが望ましいものになっています。F LowおよびF Highというラベルの付いたスピンボックスは、FST4デコーダーで使用される周波数の下限と上限を設定します。これらの制限は、Wide Graph周波数スケールで濃い緑色の山かっこ記号<>でマークされます。

    他のモードまたはシーケンス長での QRM および送信はデコード プロセスを遅くするため(もちろんデコードできなくなります)、デコード範囲をかなり小さく保つことをお勧めします。FileSingle decodeをチェックすることによって Settings | General タブでは、デコード範囲をRxFreqのいずれかの側のF Tolの設定にさらに制限できます。

    NBパーセンテージをゼロ以外の値に設定することで、ノイズ ブランカーを有効にできます。この設定は、データがデコーダーに送信される前に、最大振幅のサンプルの何個がブランク(ゼロ)になるかを決定します。だいたいのユーザーは、0%(ブランキングなし)から 10% の間の設定が最も効果的であると感じています。 ノイズ ブランカーのパーセンテージが -1% に設定されている場合、デコーダーは 0、5、10、15、および 20% を連続して試行します。同様に、-2% に設定すると、デコーダーはブランキング パーセンテージ 0、2、4、… 20% でループします。時間を節約するために、負の NB 設定によってトリガーされる複数のブランキング パーセンテージは、Rx 周波数設定の近く (+/- 20 Hz 以内) にある信号候補に対してのみ試行されます。

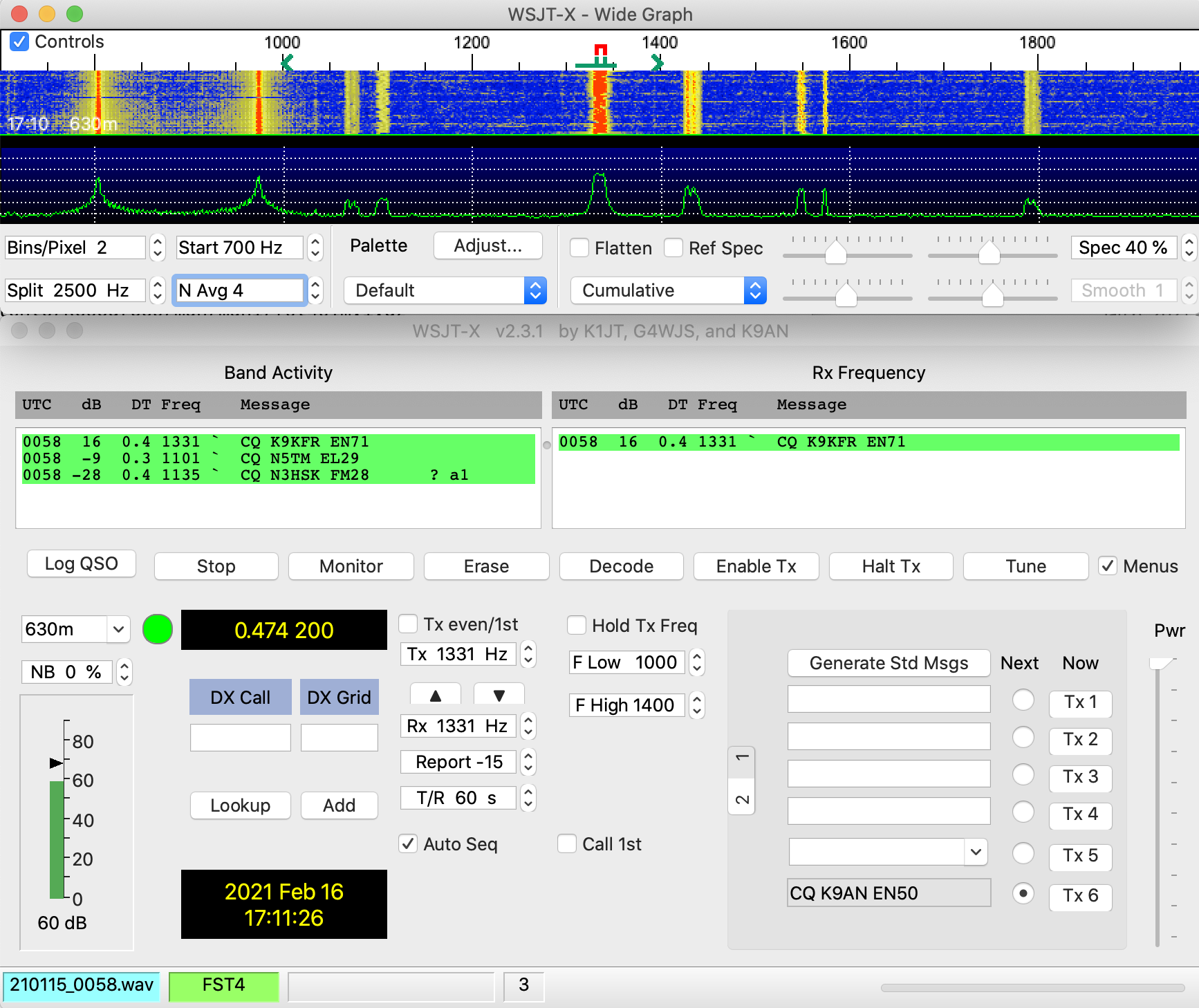

    Open a Wave File: (Waveファイルを開く:)

    • Mode Menu でFST4を選択します。T/Rを60秒に設定し、Decode|Deepにする。

    • NB(noise blanker)を0%にセット。

    • FST4-60モードに適した設定でワイドグラフ表示を設定します。例として、Bins/Pixel 2とN Avg 4を試してみてください。開始周波数とワイド グラフの幅を設定して、デコードする周波数範囲を含めます。この例では、ワイド グラフの開始が1000Hz未満、終了が1400Hzを超えていることを確認します。
    • F Low 1000、F High 1400を設定します。これらの設定は、デコーダーの周波数検索範囲を定義します。
    • File|Openでサンプルの Wave ファイルを開き選択します ... \save\samples\FST4+FST4W\210115_0058.wav.WSJT-Xがファイルを処理すると、次のスクリーン ショットのようなものが表示されます。

    6.6. FST4W

    FST4WはWSPRと同じように使用されますが、FST4Wには2200および630mバンドでの使用に大きな利点があります。デフォルトでは、中央のRx Freqは1500Hz、F Tolは100Hzであるため、アクティブなデコード範囲は1400〜1600Hzです。ただし、柔軟性を高めるために、さまざまな中心周波数とFTol値を選択できます。2200および630mでのFST4Wアクティビティの使用規則がまもなく確立されると予想されます。

    F Tolの下の新しいドロップダウンコントロールは、FST4W送信をスケジュールするためのラウンドロビンモードを提供します:

    たとえば、3人のオペレーターがオプション1/3、2/3、および3/3を選択することに事前に同意した場合、FST4Wの送信は、2つの局が同時に送信することなく、固定された順序で行われます。シーケンス1は、00:00UTC以降の最初のシーケンスです。WSPRのようなスケジューリング動作の場合、このコントロールでRandomを選択する必要があります。

    Open a Wave File: (Waveファイルを開く:)

    • Mode MenuでFST4Wを選択します。T/Rを1800秒に設定し、Decode|Deepにする。

    • NBを0%にセット。

    • ワイド グラフ表示を設定します。例として、Bins/Pixel 1、Start 1200Hz、N Avg 150を試します。

    • File|Openでサンプルの Wave ファイルを開き選択します... \save\samples\FST4+FST4W\201230_0300.wav
      完了すると、スクリーンショットに示すように、単一のデコードが表示されます。



    7. QSOの仕方

    7.1. 標準的な交信

    長年の伝統により、最小限の有効なQSOではコールサインの交換、信号レポートまたはその他の情報、および確認が必要です。WSJT-X は、短い構造化メッセージを使用して、このような最小限のQSOを容易に作成できるように設計されています。これらの形式を使用し、標準の運用方法に従っている場合、プロセスは最適に機能します。推奨される基本的なQSOは次のようになります。

    CQ K1ABC FN42   #K1ABC calls CQ
      K1ABC G0XYZ IO91 #G0XYZ answers
    G0XYZ K1ABC –19   #K1ABC sends report
      K1ABC G0XYZ R-22 #G0XYZ sends R+report
    G0XYZ K1ABC RRR   #K1ABC sends RRR
      K1ABC G0XYZ 73 #G0XYZ sends 73

    標準メッセージは、2つのコールサイン(またはCQ、QRZ、またはDEと1つのコールサイン)で構成され、その後に送信局のグリッドロケーター、信号レポート、Rと信号レポート、または最終確認応答RRRまたは73が続きます。これらのメッセージは、非常に効率的で信頼性の高い方法で圧縮およびエンコードされます。(画面に表示される)非圧縮形式では、22文字まで含めることができます。一部のオペレーターは、RRRではなくRR73を送信したいことがあります。RR73はグリッドロケーターとしてエンコードされているため、これは有効です。占有されることはほとんどありません。

    信号レポートは、2500Hzの標準参照ノイズ帯域幅を使用して、dB単位の信号対ノイズ比(S/N)として指定されます。したがって、上記のメッセージ例では、K1ABCはG0XYZに信号が帯域幅2500Hzのノイズパワーより19dB低いことを伝えています。0004のメッセージで、G0XYZはそのレポートの受信を確認し、–22dB信号レポートで応答します。JT65レポートは–30〜–1dBの範囲内に収まるように制限されており、値は約-10dB以上で大幅に圧縮されています。JT9は拡張された範囲–50〜+49dBをサポートし、比較的強い信号により信頼できる数値を割り当てます。

    信号は、S/N=–26dB 付近でウォーターフォール上に表示され、(聴覚が非常に良い人には)–15dB付近で聞こえるようになります。
    デコード可能性のしきい値は、FT8の場合は約-20dB、JT4の場合は-23dB、JT65の場合は-25dB、JT9の場合は-27dBです。
    高速QSOが望ましい状況では、いくつかのオプションを使用できます。NowまたはNextの下にあるTx1コントロールを
    ダブルクリックして、QSOを開始する際にTx1ではなくTx2メッセージからに切り替えできます。同様に、
    Tx4コントロールをダブルクリックして、RRRとRR73の送信を切り替えできます。RR73メッセージは、
    繰り返しが不要であると合理的に確信している場合にのみ使用してください。

    7.2. フリーテキストメッセージ

    ユーザーは、QSOの最後に友好的な雑談を追加することがよくあります。「TNX ROBERT 73」や「5W VERT 73 GL」などの自由形式のメッセージが、スペースを含めて最大13文字までサポートされます。プログラムはあなたの構造を非標準コールサインの一部として解釈しようとする可能性があるため、フリーテキストメッセージ内の文字/は使用しないでください。JT4、JT9、およびJT65プロトコルは、大規模な会話や雑談には設計されておらず、適切ではないことは明らかです。

    7.3. オートシーケンス

    多くのWSJT-Xモードの T/R サイクルでは、デコードされたメッセージを検査して応答方法を決定するのにわずか数秒しか許可されません。 多くの場合、これでは十分な時間がないため、FST4、FT4、FT8、MSK144、およびQ65の場合、プログラムは基本的な自動シーケンス機能を提供します。

    この機能を有効にするには、メインウィンドウでAuto Seqにチェックを入れます。

    CQを出すときは、CQ:First を選択して最初にデコードされたレスポンダーに自動的に応答するか、CQ:MaxDist を選択して最も遅いレスポンダーに応答するかを選択できます。

    auto-seq Auto-Seqが有効になっている場合、プログラムは各QSOの終了時にEnable Txを無効にします。
    WSJT-X が完全に自動化されたQSOを行うことは意図されていません。

    7.4. コンテストメッセージ

    FT4、FT8、およびMSK144プロトコルは、NA VHFおよびEU VHFコンテスト用に最適化された特別なメッセージをサポートします。FT4およびFT8は、ARRL Field DayARRL RTTY Roundup、およびWW Digiコンテストのメッセージもサポートしています。デコーダはこれらのメッセージをいつでも認識してデコードします。Settings | Advanced でコンテスト交換に必要なメッセージタイプを自動的に生成するようにプログラムを設定し、サポートされている操作アクティビティを選択して、適切な自動シーケンスを実行します。次に、モデルQSOは、イベントタイプごとに次のように処理されます。

    NA VHF Contest

    CQ TEST K1ABC FN42
      K1ABC W9XYZ EN37
    W9XYZ K1ABC R FN42
      K1ABC W9XYZ RRR
    W9XYZ K1ABC 73

    EU VHF Contest

    CQ TEST G4ABC IO91
      G4ABC PA9XYZ JO22
    <PA9XYZ> <G4ABC> 570123 IO91NP
      <G4ABC> <PA9XYZ> R 580071 JO22DB
    PA9XYZ G4ABC RR73

    いずれかのコールサイン(または両方)に /P が追加されている場合があります。

    シグナルレポート、QSOシリアル番号、および6文字のロケーターを伝えるメッセージはWSJT-X v2.2
    変更されており、以前のプログラムバージョンで使用されていた形式と互換性がありません
    EU VHFコンテストメッセージを使用する場合は、必ずWSJT-Xをアップグレードしてください。

    ARRL Field Day

    CQ FD K1ABC FN42
      K1ABC W9XYZ 6A WI
    W9XYZ K1ABC R 2B EMA
      K1ABC W9XYZ RR73

    ARRL RTTY Roundup

    CQ RU K1ABC FN42
      K1ABC W9XYZ 579 WI
    W9XYZ K1ABC R 589 MA
      K1ABC W9XYZ RR73

    FT Roundup

    CQ RU K1ABC FN42
      K1ABC W9XYZ 579 WI
    W9XYZ K1ABC R 589 MA
      K1ABC W9XYZ RR73

    WW Digi Contest

    CQ WW K1ABC FN42
      K1ABC S52XYZ JN76
    S52XYZ K1ABC R FN42
      K1ABC S52XYZ RR73

    コンテストQSOは、想定されるQSOパートナーではなく1つの無線局のログに表示される場合、通常は無効として扱われます。自分や他の人に対するNot-in-Log(NIL)のペナルティを回避するために、FT4、FT8、およびMSK144を使用したコンテストログの次のガイドラインをお勧めします。

    • Settings | General タブで選択可能な代替F1-F6バインディングをアクティブ化して使用する方法を学習します。

    • 交信をしている相手局からRRR、RR73、または73を受信した場合は、常にQSOを記録してください。

    • RR73または73を送信するときにQSOをログに記録し、それがコピーされると確信している場合。ただし、コピーされていないことを確認してから、適切なアクションを実行してください。たとえば、Tx3メッセージ(Rとコンテスト交換)を再度受信した場合は、F4を押してRR73を再送信します。

    7.5. 非標準コールサイン

    77 ビットのメッセージ ペイロードを持つモード:FST4,FT4,FT8,MSK144とQ65

    PJ4/K1ABCまたはK1ABC/3などの複合コールサインとYW18FIFAなどの特別なイベントコールサインは、通常のQSOではサポートされていますが、コンテスト スタイルのメッセージではサポートされていません。QSOは次のようになります。

    CQ PJ4/K1ABC
      <PJ4/K1ABC> W9XYZ
    W9XYZ <PJ4/K1ABC> +03
      <PJ4/K1ABC> W9XYZ R-08
    <W9XYZ> PJ4/K1ABC RRR
      PJ4/K1ABC <W9XYZ> 73

    複合または非標準のコールサインは自動的に認識され、特別なメッセージ形式を使用して処理されます。非標準コールサインと1つの標準コールサインは、それらの1つが<>山カッコで囲まれている場合、メッセージに表示されます。メッセージにグリッドロケーターまたは数値信号レポートが含まれている場合、括弧は複合または非標準のコールサインを囲む必要があります。 それ以外の場合、角かっこはどちらの呼び出しでも使用できます。

    山括弧は、囲まれたコールサインが完全に送信されるのではなく、より少ないビット数を使用するハッシュコードとして送信されることを意味します。過去に完全に受信されていた場合、受信局は非標準のコールサイン全体を表示します。それ以外の場合は、< . . . >と表示されます。 これらの制限は、最小限のQSOのデフォルトメッセージを生成するアルゴリズムによって自動的に守られます。VHFコンテストで使用される /Pまたは /Rを含む特別な場合を除いて、WSJT-X 2.6 は、2つの非標準コールサインが相互に機能することをサポートしません。

    非標準のコールサインを使用すると、明確なコストがかかります。メッセージに含めることができる
    情報の種類を制限し<ロケーターを標準メッセージに含めるのを防ぎます。これにより、PSK
    Reporterなどのツールの有用性が必ず損なわれます。

    72 ビットのメッセージ ペイロードを持つモード:JT4,JT9とJT65

    72ビットモードでは、非標準コールサインは次の2つの方法のいずれかで処理されます。

    タイプ1 非標準コールサイン

    最も一般的な約350のプレフィックスとサフィックスのリストは、Help メニューから表示できます。このリストの1つの項目を含む単一の非標準コールサインを、メッセージの標準の3番目のワード(通常、ロケーター、シグナルレポート、RRR、または73)の代わりに使用できます。次の例は、Type 1 非標準コールサインを含むすべての許容メッセージです。

    CQ ZA/K1ABC
    CQ K1ABC/4
    ZA/K1ABC G0XYZ
    G0XYZ K1ABC/4

    Type 1 非標準コールサインを含むメッセージでは3番目の単語が許可されないため、次のメッセージは無効です。

    ZA/K1ABC G0XYZ -22 #それぞれのメッセージは無効です。
    G0XYZ K1ABC/4 73 #3番目の「単語」がなしで送信される

    Type 1 非標準コールサインメッセージを使用する2つの局間のQSOは、次のようになります。

    CQ ZA/K1ABC
      ZA/K1ABC G0XYZ
    G0XYZ K1ABC –19
      K1ABC G0XYZ R–22
    G0XYZ K1ABC RRR
      K1ABC G0XYZ 73

    完全な非標準コールサインが最初の2つの送信で送受信されるので注意してください。その後、オペレーターはアドオンのプレフィックスまたはサフィックスを省略し、標準の構造化メッセージを使用します。

    タイプ2 非標準コールサイン

    表示可能な短いリストにないプレフィックスとサフィックスは、Type 2非標準コールサインを使用して処理されます。この場合、複合コールサインは2ワードまたは3ワードのメッセージの2番目のワードである必要があり、最初のワードはCQ、DE、またはQRZである必要があります。プレフィックスは1〜4文字、サフィックスは1〜3文字です。 ロケーター、レポート、RRR、または73を伝える3番目の単語は許可されます。以下は、Type 2非標準コールサインを含む有効なメッセージです。

    CQ W4/G0XYZ FM07
    QRZ K1ABC/VE6 DO33
    DE W4/G0XYZ FM18
    DE W4/G0XYZ -22
    DE W4/G0XYZ R-22
    DE W4/G0XYZ RRR
    DE W4/G0XYZ 73

    いずれの場合も、アドオンのプレフィックスまたはサフィックスが固定リストに含まれていないため、非標準コールサインは Type 2 として扱われます。これらのメッセージでは、2番目のコールサインが許可されないので注意してください。

    送信中、送信メッセージはステータスバーの最初のラベルに表示され、別の無線局が受信するのと
    まったく同じように表示されます。送信したいメッセージを実際に送信していることを確認できます。

    Type 2 非標準コールサインを含むQSOは、次のいずれかのシーケンスのようになります。

    CQ K1ABC/VE1 FN75
      K1ABC G0XYZ IO91
    G0XYZ K1ABC –19
      K1ABC G0XYZ R–22
    G0XYZ K1ABC RRR
      G0XYZ K1ABC RRR

    CQ K1ABC FN42
      DE G0XYZ/W4 FM18
    G0XYZ K1ABC –19
      K1ABC G0XYZ R–22
    G0XYZ K1ABC RRR
      DE G0XYZ/W4 73

    非標準コールサインを使用するオペレーターは、CQを出すときにに完全な形式を使用します。また、ライセンスした当局が要求する可能性があるため、73を送信するときにも使用します。QSO中の他の送信では、コールサインのプレフィックスまたはサフィックスのない標準の構造化メッセージが使用される場合があります。

    非標準コールサインを使用している場合は、Settings|GeneralメニューのMessage generation
    for type 2 compound callsign holders
    オプションを試してみてください。ニーズに最適なメッセージが
    生成されるようになります。

    7.6. QSO前のチェックリスト

    いずれかのWSJTモードで最初のQSOを試す前に、必ず上記の基本操作チュートリアルと以下のチェックリストを確認してください。

    • コールサインとグリッドロケーターが正しい値に設定されている

    • PTTおよびCAT制御(使用されている場合)が適切に構成およびテストされている

    • コンピューター内蔵時計が±1秒以内にUTC(または現地時間)に正しく同期されていること

    • サンプルレートが48000Hz、16ビットオーディオ入力および出力デバイスが構成されている

    • 無線をUSB(上側波帯)モードに設定されている

    • 無線フィルターを中央に配置し、使用可能な最も広い通過帯域(最大5kHz)に設定します。
    多くの状況では、FT4、FT8、JT4、JT9、JT65、およびWSPRは高電力を必要としません。
    HF伝播条件では、ほとんどQRPが標準です。


    8. VHF+機能

    WSJT-Xは、VHF以上の帯域で使用するために設計された多くの機能をサポートしています。 これらの機能は次のとおりです。

    • FT4、コンテスト用に特別に設計

    • FT8、弱いフェージング信号でも高速QSOを可能にするために設計

    • JT4、特にマイクロ波帯のEMEに有用

    • JT9 高速モード、VHF帯域での散乱伝搬に便利

    • JT65、VHF以上の帯域のEMEで広く使用されています

    • Q65、電離層散乱、対流圏散乱、雨散乱、TEP、EME

    • MSK144、流星散乱用

    • Echo mode、あなた自身の月からのエコーを検出して測定

    • Doppler tracking(ドップラー追跡)、1.2GHzを超える帯域のEMEでますます重要になります。

    8.1. VHF セットトアップ

    VHF-and-up機能を有効にするには:

    • Settings|GeneralタブのEnable VHF/UHF/Microwave featuresおよびSingle decodeをチェックします。

    • EMEの場合は、Decode after EME delayをチェックして、受信信号のパス遅延を追加できるようにします。

    • 自動ドップラー追跡を使用し、無線が送信中に周波数設定コマンドを受け入れる場合は、Allow Tx frequency changes while transmittingにチェックします。この設定ができるトランシーバーには、IC-735、IC-756ProII、IC-910-H、FT-847、TS-590S、TS-590SG、TS-2000(Rev 9以降のファームウェアアップグレード済み)、Flex1500および5000、HPSDR、Anan-10、Anan-100、およびKX3などがあります。ドップラー追跡の利点を最大限に活用するには、CAT制御下で1Hzステップで周波数を変更できる必要があります。

    • 無線が送信中に周波数を変更するコマンドを受け入れない場合、ドップラートラッキングは、
      Tx期間の中央で計算された値を使用して、送信が始まる前に単一のTx周波数調整で概算されます。

    • RadioタブでSplit Operationを選択します(RigまたはFake Itを使用します。機能するオプションを見つけるには、両方のオプションを試す必要がある場合があります)。

    • メインウィンドウの右側でTab 1を選択して、Txメッセージを入力および選択するための従来の形式を表示します。

    メインウィンドウは、必要に応じて再構成され、各モードの機能をサポートするコントロールが表示されます。

    • トランスバーターを使用している場合は、Settings|Frequenciesタブで適切な周波数オフセットを設定します。オフセットは、(トランシーバーのダイヤルの読み取り)マイナス(無線周波数)として定義されます。たとえば、10368MHzで144MHz無線を使用する場合、Offset(MHz)=(144-10368)=-10224.000です。バンドがすでにテーブルにある場合は、オフセットフィールド自体をダブルクリックしてオフセットを編集できます。それ以外の場合は、テーブルを右クリックしてInsertを選択することにより、新しいバンドを追加できます。

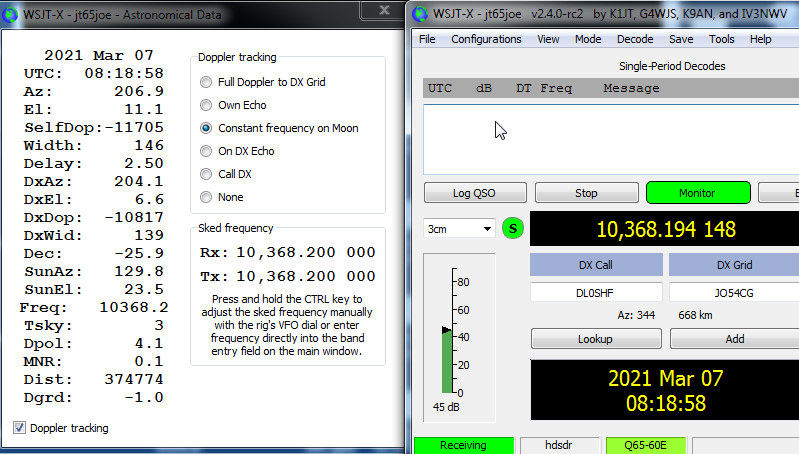

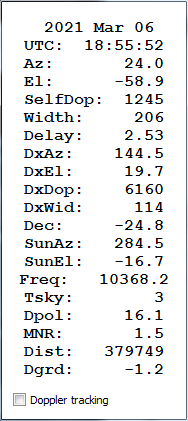

    • ViewメニューでAstronomical data選択して、月を追跡し、自動ドップラー制御を実行するための重要な情報を含むウィンドウを表示します。Doppler trackingをチェックすると、ウィンドウの右側の部分が表示されます。

    5つの異なるタイプのドップラー追跡が提供されています。

    • QSOする相手ののロケーターを知っていて、相手がドップラーコントロールを使用しない場合、Full Doppler to DX Gridを選択します。

    • Own Echo(自分のエコー)を選択して、自分のエコー周波数への受信周波数のEMEドップラー追跡を有効にします。Tx周波数は固定されたままで、Sked周波数に設定されます。相手のモードは、特定の周波数でCQコールをアナウンスし、独自のエコー周波数で聞くときに使用できます。エコーモードでのエコーテストにも使用できます。

    • 月への、または月からの一方向のドップラーシフトを補正するには、Constant frequency on Moonを選択します。QSO相手が同じことを行う場合、両方の局に必要なドップラー補償があります。さらに、このオプションを使用している他の人は、手動で周波数を変更する必要なく、両方の声を聞くことができます。

    • QSO相手が自動ドップラー追跡を使用しておらず、送信周波数をアナウンスし、独自のエコー周波数で受信している場合は、On Dx Echo を選択します。クリックすると、このドップラー方式は、受信時にリグ周波数を設定して、相互ドップラーシフトを修正します。送信時には、QSOの開始時にQSO相手が自分のエコーと同じ周波数で受信できるように、リグの周波数が設定されます。QSOが進むにつれて、QSOパートナーはこの開始周波数で受信するため、ドップラーが変化しても受信機を再調整する必要はありません。この場合、Sked周波数は、あなたのQSO相手が発表したものに設定されています。

    • 無線機を手動でチューニングして局を検索した後、Call DXを選択します。ドップラーモードは最初はNoneに設定されています。ランダムな局を探すために帯域を調整している可能性があります。または、SDRディスプレイで局が表示されている周波数に合わせている可能性があります。通常、無線機を調整する間はCtrlキーを押し続ける必要があります。Call DXが押された瞬間から、送信周波数は、エコーがあなた(およびDX局)が聞いている周波数と同じになるように設定されます。

    • このウィンドウに表示される数量の詳細については、Astronomical Dataを参照してください。

    8.2. JT4

    JT4は、特に2.3GHz以上のマイクロ波帯のEME用に設計されています。

    • Mode メニューから JT4 を選択します。メインウィンドウの中央部分は次のようになります。

    • 送信するトーンの間隔を決定する目的のSubmodeを選択します。より大きなマイクロ波帯域ではより広い間隔が使用され、より大きなドップラー拡散が可能になります。たとえば、サブモードJT4Fは、一般に5.7および10 GHz帯域のEMEに使用されます。
    • EME QSOの場合、一部のオペレーターは、単一のトーンで構成される短い形式のJT4メッセージを使用します。これらのメッセージの自動生成を有効にするには、Shというラベルの付いたボックスをチェックします。これにより、Tx6を選択して1000Hzで単一トーンを生成し、最初に信号を見つけるのを支援することもできます。Tx6というラベルのボックスは、Tx6メッセージを1000Hzから1250Hzに切り替えて、メッセージを受信する準備ができていることを他の局に示します。
    • DecodeメニューからDeepを選択します。連続する送信でのEnable averagingを有効にするか、Enable deep search (相関デコード)を有効にするかを選択することもできます。

    次のスクリーンショットは、サブモードJT4Fを使用した10GHz EME QSOからの1つの送信を示しています。

    <

    8.3. JT65

    多くの点で、VHF以上の帯域でのJT65の動作はHFの使用と似ていますが、いくつかの重要な違いに注意する必要があります。典型的なVHF/UHF動作には、レシーバーの通過帯域内の単一の信号(または2つか、3つ)のみが含まれます。Settings → GeneralタブでSingle decodeをオンにし、Two passはオンにしないことをお勧めします。
    Advancedタブのデコード。VHF機能を有効にすると、JT65デコーダーはEMEでよく使用される特別なメッセージ形式に応答します。OOO信号レポートと、RO、RRR、および73のツートンショートハンドメッセージについてこれらのメッセージは常に受信可能です。短縮メッセージボックスShをオンにすると、送信用に自動的に生成されます。DecodeメニューのDeepが自動的に選択されます。オプションで、平均化の有効化、ディープ検索の有効化、APの有効化を含めることができます。Decodeメニューの Deep が自動的に選択されます。オプションで、Enable averagingの有効化、Enable Deep searchの有効化、Enable APの有効化を含めることができます。

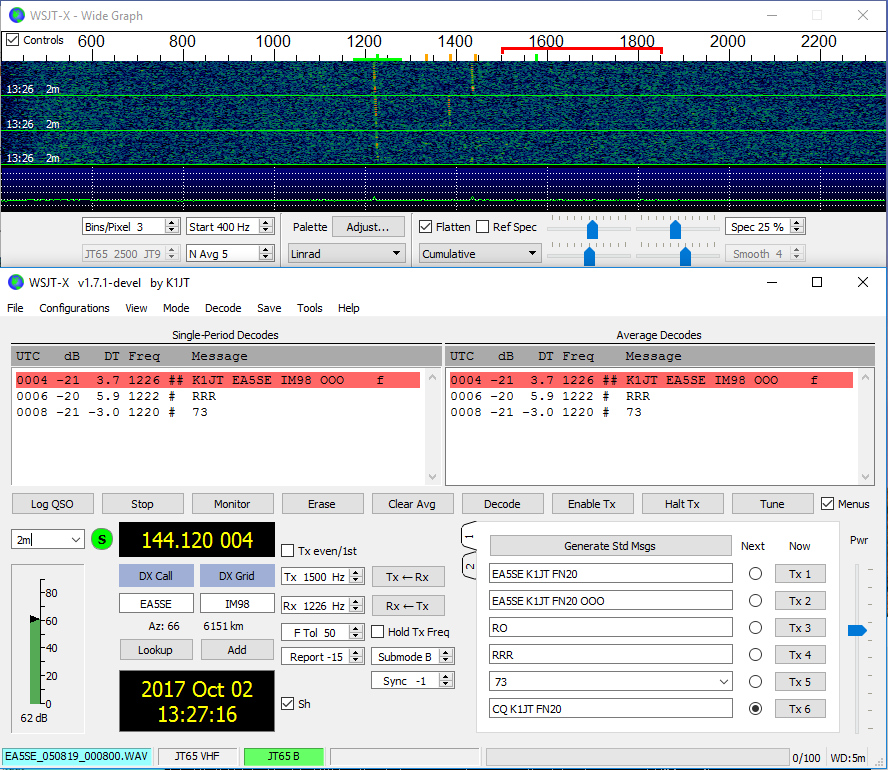

    次のスクリーンショットは、サブモードJT65Bと省略メッセージを使用した144MHz EME QSOからの3つの送信を示しています。ワイドグラフ周波数スケールの色付きの目盛りに注意してください。1220Hzの緑色のマーカーは、選択されたQSO周波数(JT65同期トーンの周波数)と F Tol 範囲を示します。1575Hzの緑色の目盛りは、最高のJT65データトーンの周波数を示します。オレンジ色のマーカーは、RO、RRR、73の2トーン信号の上位トーンの周波数を示します。

    8.4. Q65

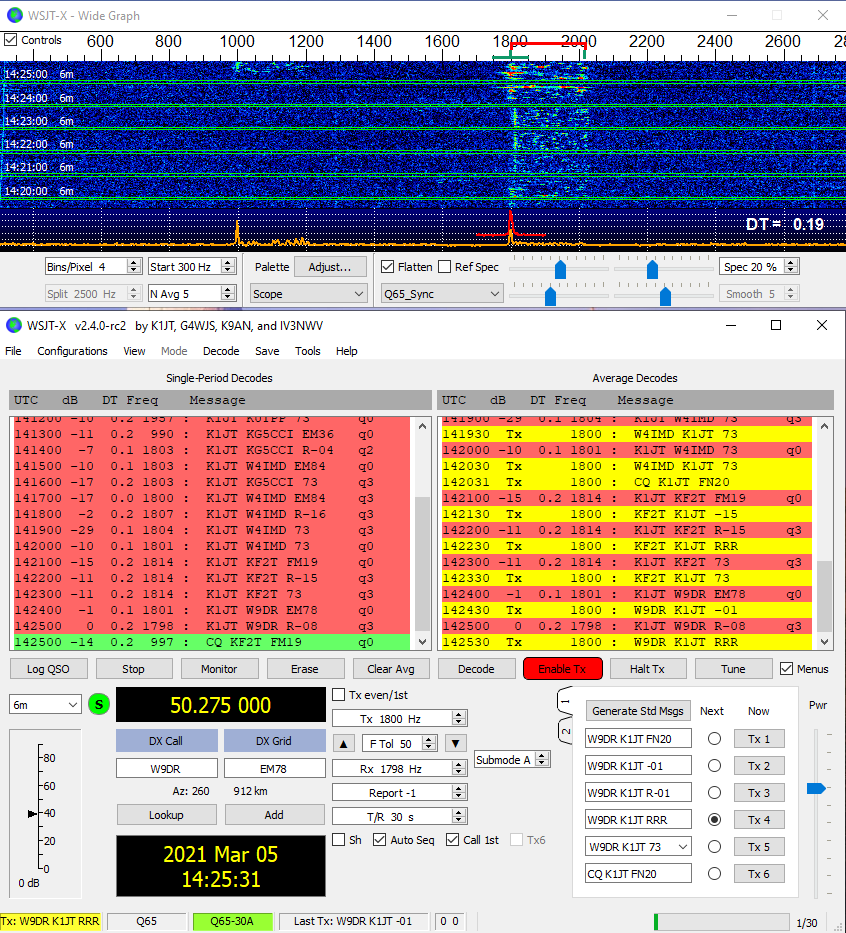

    Q65は、対流圏散乱、雨散乱、電離層散乱、赤道横断伝搬(TEP)、EMEなどの高速フェージング信号用に設計されています。次のスクリーン ショットは、6 メーター バンドでサブモードQ65-30Aを使用した一連の電離層散乱QSOを示しています。ほとんどの受信信号は聞こえませんでした。

    Q65 デコーダーは、自分自身のコールサインやメッセージワード、CQのエンコード形式などのアプリオリ(AP)情報を利用します。通常の使用法では、QSOが進むにつれてAP情報が増加、作業中局のコールサインと、そのユーザーの4桁のグリッドロケーターが含まれます。デコーダーは、入手可能な現在のAP情報を利用します。

    マイクロ波帯のQ65 EME QSOの場合、一部のオペレーターは、単一のトーンで構成される短い形式のメッセージを使用します。これらのメッセージの自動生成を有効にするには、Shというラベルの付いたボックスをオンにします。これにより、Tx6を選択することで1000Hzでのシングルトーンの生成も可能になり、最初の信号の検出に役立ちます。Tx6というラベルの付いたボックスは、Tx6メッセージを1000Hzから1250Hzに切り替えて、メッセージを受信する準備ができていることを他の局に示します。これらの短い形式のメッセージは自動的にデコードされず、自動シーケンスはそれらに応答しません。それを自分で認識して解釈する必要があります。

    8.5. MSK144

    流星散乱QSOは、VHF帯域で最大約2100km(1300マイル)の距離でいつでも作成できます。QSOの完了には、朝よりも夕方に時間がかかり、周波数が高いほど長くなり、上限に近い距離では長くなります。しかし、忍耐力、100 W以上、および1つの八木で通常は実行できます。次のスクリーンショットは、3つの異なる局からのMSK144信号を含む2つの15秒の受信間隔を示しています。

    他の WSJT-X モードとは異なり、MSK144デコーダーは受信シーケンス中にリアルタイムで動作します。デコードされたメッセージは、聞こえるとすぐに画面に表示されます。

    MSK144操作用にWSJT-Xを構成するには:

    • ModeメニューからMSK144を選択します。

    • DecodeメニューからFastを選択します。

    • オーディオ受信周波数をRx 1500Hzに設定します。

    • 周波数許容誤差をF Tol 100に設定します。

    • T/Rシーケンス期間を15秒に設定します。

    • decoding depthをコンピューターの機能に一致させるには、Monitorをクリックして(まだ緑色でない場合)、受信シーケンスを開始します。ステータスバーのReceivingラベルに表示されるパーセンテージの数値を確認します。

    • 表示される数値(ここでは17%)は、MSK144リアルタイムデコーダーの実行に使用されている利用可能な時間の割合を示しています。この数値が100%を大幅に下回っている場合は、デコード深度をFastからNormalまたはDeepにしたり、F Tolを100から200Hzに増やすことができます。

    • 最近のほとんどのマルチコアコンピューターは、最適なパラメーターDeepおよびF Tol 200
      簡単に処理できます。古くて遅いマシンはこれらの設定に追いつくことができないかもしれません。
      FastおよびNormal設定では、最も弱いpingのデコード機能(Deepに比べて)がわずかに失われます。

    • 15秒以下のT/Rシーケンスでは、非常に迅速に送信メッセージを選択する必要があります。Auto Seqをオンにすると、受信したメッセージに基づいて、コンピューターに必要な決定が自動的に行われます。

    • 144MHz以上での動作では、Tx3、Tx4、およびTx5に短い形式のShメッセージを使用すると役立つ場合があります。このメッセージの長さは20ミリ秒ですが、完全長のMSK144メッセージの場合は72ミリ秒です。相手局の情報の内容は、コールサイン自体ではなく、2つのコールサインの12ビットのハッシュと、4ビットの数値レポート、確認応答(RRR)、またはサインオフ(73)です。意図した受信者だけがショートメッセージをデコードできます。次のモデルQSOのように、<>山括弧で囲まれたコールサインで表示されます。

    • CQ K1ABC FN42
        K1ABC W9XYZ EN37
      W9XYZ K1ABC +02
        <K1ABC W9XYZ> R+03
      <W9XYZ K1ABC> RRR
        <K1ABC W9XYZ> 73

      50または70MHzでMSK144 Shメッセージを使用する利点はほとんどありません。これらの頻度では、
      ほとんどのpingは標準メッセージをサポートするのに十分な長さです。- これには、聞いている(見ている)人が
      読めるという利点があります。

    8.6. Echo Mode

    Echoモードでは、次の2種類の測定用ツールが提供されます。月から送信された信号のエコー、および太陽、月、および近くの地面を含む他の発生源から受信した広帯域ノイズ電力。いずれの場合も、システム ノイズ温度(ケルビン度で表される、アンテナ端子を基準としたノイズ パワー)が基準ノイズ レベルとして機能します。このような測定は、地球-月-地球(EME)通信のためのステーションの機能を最適化するために広く使用されています。

    月エコーの場合、WSJTは、適切なドップラー シフト周波数での受信間隔と交互に、短い固定周波数送信を生成します。Settings|RadioSplit OperationRigまたはFake Itに設定した場合Astronomical DataウィンドウでDoppler trackingOwn Echoにチェックを入れます。アンテナを月に向け、メイン ウィンドウでEnable Txをクリックして一連のエコー測定を開始します。各サイクルには 6 秒かかります。十分に強い場合は、ウォーターフォールにエコーが表示されます。平均スペクトルがエコー グラフ ウィンドウに表示され、測定値の数値パラメーターがメイン ウィンドウに表示されます。

    各エコー サイクルの終了時に、メイン テキスト ウィンドウのデータ行に次の情報が表示されます。

    UTC Time in hhmmss format
    Hour UTC in hours and decimal fraction
    Level Relative received noise power (dB)
    Doppler EME Doppler shift at center of lunar disk
    Width EME Doppler spread over full lunar disk
    N Number of accumulated echo or monitor cycles
    Q Estimated quality of averaged data on a 0–10 scale
    DF Offset of spectral peak from 1500Hz
    SNR Average signal-to-noise ratio (dB/2500Hz)
    dBerr Estimated uncertainty of SNR

    さらに今後も…

    8.7. EMEのヒント

    Q65が登場するまで、デジタルEMEは主に50MHz帯域のJT65A、144および432MHzのJT65B、および1296MHzのJT65Cを使用して行われてきました。より高いマイクロ波帯域では、ドップラー拡散の予想される量に応じて、より広いJT4サブモードの1つであるJT65C、またはQRA64が一般的に選択されています。現在、VHF以上の帯域のEMEに適したQ65のサブモード(QRA64に取って代わった)をお勧めします。たとえば、50および144MHzのQ65-60A、432MHzのQ65-60B、1296MHzのQ65-60C、および 10GHzのQ65-60Dなど。

    JT4、JT65、およびQ65は、メッセージ平均化(同じメッセージを伝達する後続の送信の合計)を提供し、単一送信のしきい値より数dB低い信号対雑音比でのデコードを可能にします。JT4およびJT65では、Deep Searchデコードも可能です。この場合、デコーダーは、既知または以前にデコードされたコールサインを含むメッセージを仮定し、相関アルゴリズムを使用して信頼性をテストします。JT65およびQ65は、a priori(AP)デコードを提供します。これは、QSO中に自然に蓄積される情報を利用します。

    SHFおよびマイクロ波のCWモードの場合、EME WSJT-Xを使用して、必要に応じてドップラーシフト補正を行うことができます。

    • SettingsRadioModeNoneのオプションにチェックします。これにより、WSJT-Xがリグのモードを設定しようとするのを防ぎます。

    • 通常どおり、リグをCWモードにします。

    • WSJT-XTuneを押して送信する前に、リグがCWモードであるため、トーンは送信されませんが、重要なことは、WSJT-Xは送信中であることを認識し、送信で現在選択されているドップラーシフト補正モードを必要に応じて調整をします。

    • CWの送信が終了したら、もう一度Tuneを押して受信モードに戻し、受信用の正しいドップラーシフト補正を行います。

    • 上記は、CAT制御が機能し、Monitorが有効になっているなど、WSJT-Xドップラーシフト補正
      すでに設定されていることを前提としています。


    9. WSPRモード

    • ModeメニューからWSPRを選択します。メインウィンドウがWSPRインターフェイスに再構成され、WSPRモードで使用されていない一部のコントロールが削除されます。

    • 以下に示すように、Wide Graphコントロールを設定します。



    • マウスを使用して、メインウィンドウの幅と高さを目的のサイズにドラッグします。

    • アクティブなWSPR周波数を選択します(たとえば、10.1387または14.0956MHz)。

    • 60m 帯域で送信する場合は、地域の規制に準拠する周波数を選択してください。
      (日本では60m(5MHz帯)は許可されていません。)

    • Monitor をクリックして、2分のWSPR受信期間を開始します。

    • 送信と受信の両方を行う場合は、Tx Pct(送信専用の2分のシーケンスの平均パーセンテージ)に適切な値を選択し、Enable Txボタンをアクティブにします。送信期間も2分の期間であり、監視している他の局との衝突の可能性を減らすためにランダムに発生させます。

    • ドロップダウンリストから送信電力(dBm)を選択します。

    9.1. バンドホッピング

    WSPRモードを使用すると、CAT制御ができる無線機を使用するユーザーは、ユーザーの介入なしに多くの帯域での伝搬を調査できます。協調ホッピング(Coordinated hopping enables)により、世界中のかなりの数の局グループが一緒にバンド間を移動できるため、オープンな伝搬パスを特定できる可能性が最大になります。

    • 自動バンドホッピングを有効にするには、メインウィンドウの Band Hopping チェックボックスをオンにします。

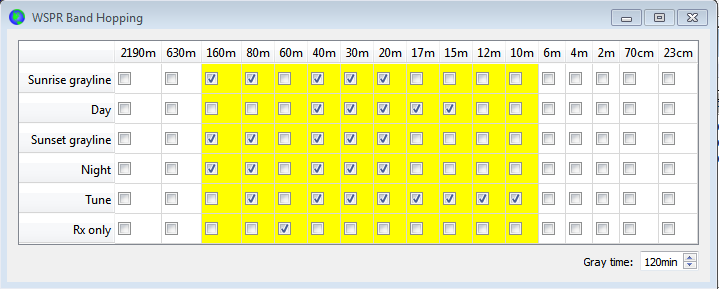

    • Schedule をクリックして WSPR Band Hopping ウィンドウを開き、各時刻に使用するバンドを選択します。



    • バンド切り替えは、2分間隔ごとに行われます。次の表に従って、優先帯域は、20分のサイクルが繰り返されるタイムスロットで識別されます。

    • Band:
       160
        80
        60
        40
        30
        20
        17
        15
        12
        10
          UTC miniute:
      00
      02
      04
      06
      08
      10
      12
      14
      16
      18
      20
      22
      24
      26
      28
      30
      32
      34
      36
      38
      40
      42
      44
      46
      48
      50
      52
      54
      56
      58

    • バンドホッピングスケジュールに従って優先バンドがアクティブでない場合、アクティブなバンドの中からランダムにバンドが選択されます。

    • Tune というラベルの付いたボックスが特定の帯域に対してチェックされている場合、WSJT-X は、その帯域に切り替えた直後で、通常のRxまたはTx期間が始まる前に、数秒間無変調キャリアを送信します。この機能を使用して、自動アンテナチューナー(ATU)をアクティブにし、マルチバンドアンテナを新しく選択したバンドに調整できます。

    • 自局とアンテナの設定によっては、帯域の変更には、無線機の再調整以外に他の切り替えが必要になる場合があります。これを自動化された方法で可能にするために、WSJT-XはCAT制御の無線に対して正常な帯域変更コマンドを実行するたびに、user_hardwareという名前の実行可能ファイルまたはスクリプトを探します。WindowsではCMD/C user_hardware を使用、他のプラットフォームでは/ bin / sh -c user_hardware(band)を使用して実行されます。bandについては以下で説明します。Windowsでは、PATHEXT環境変数にリストされている項目にファイル名root user_hardwareが追加され、PATH環境変数にリストされているディレクトリにあるファイルが実行されます。他のプラットフォームでは、PATH環境変数にリストされているディレクトリにあるuser_hardwareという名前の実行可能スクリプトまたはプログラムが実行されます。

    • user_hardware nnn

    • 上記のコマンドで、nnnはバンド指定波長(m)です。局で必要な切り替えを行うには、独自のプログラム、スクリプト、またはバッチファイルを作成する必要があります。
    • PATH(およびWindowsではPATHEXT)環境変数の使用は、新しい機能です。以前の動作をエミュレートするには、
      user_hardware スクリプトまたはプログラムの場所がWSJT-Xによって使用される PATH 環境変数上にあることを
      確認してください。

    次のスクリーンショットは、バンドホッピングが有効になっているWSPR操作の例です。

    上記のスクリーンショットを注意深く見ると、WSPRデコーダーの優れた機能の一部がわかります。たとえば、UTC 0152、0154、および0156のデコードと、以下のウォーターフォール表示からの対応する分を見てください。黄色の楕円が追加され、最初と2番目の2分間隔で-28dBと-29dBでデコードされた2つの分離された信号を強調表示しています。0154では、VE3FAL、AB4QS、およびK5CZDからのUTC信号は、可聴周波数1492Hzに近い5Hz間隔内にあります。同様に、K3FEF、DL2XL/P、およびLZ1UBOは、1543Hz付近の6Hz間隔内にあります。オーバーラップする信号はそれぞれ完全にデコードされます。


    10. 画面上のコントロール

    メインウィンドウの上部にあるメニューには、構成と操作のための多くのオプションがあります。ほとんどの項目は一目瞭然です。 いくつかの追加の詳細を以下に示します。頻繁に使用されるメニュー項目のキーボードショートカットは、メニューの右端にリストされています。

    10.1.1. WSJT-X メニュー

    このメニューはMacintoshでのみ表示されます。 ここには、File メニューではなく、Settingsというラベルが付いたPreferences, が表示されます。WSJT-XについてはHelp メニューではなく、ここに表示されます。

    10.1.2. File メニュー

    10.1.3. Configuration メニュー

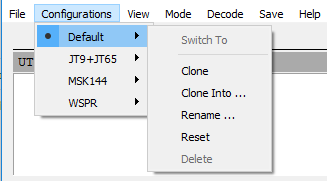

    多くのユーザーは、モードを切り替えるためにConfigurationsメニューのエントリを作成して使用することを好みます。 Default からエントリの Clone を作成し、必要に応じてRenameしてから、その構成に必要な設定をすべて行います。これらの設定は、その構成を選択するたびに復元されます。

    WSJT-X の実行中に構成を切り替えるだけでなく、任意の構成でコマンドラインからアプリケーションを起動することもできます。コマンドラインオプション--config <configuration-name>を使用するか、略して-cを使用します。構成FT8とEchoは次の例のようになります。

    wsjtx --config FT8
    wsjtx -c Echo

    10.1.4. View メニュー

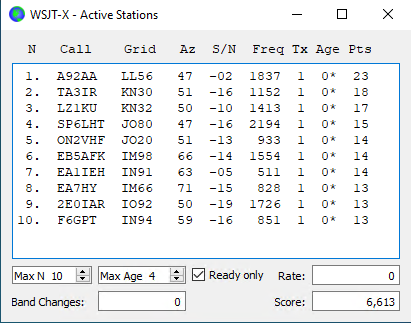

    Active Stationsは、特に距離スコアのARRL International Digital Contestの場合に、最も離れた局で作業するのに役立つウィンドウを表示します。リストの最大長とRxシーケンスのデコードの最大「経過時間」を設定するためのコントロールが提供されています。すぐに使える局のみの表示をリクエストできます。ARRL国際デジタルコンテストの場合、ウィンドウにはスコア率(直近の1時間のポイント)、合計スコア、および過去1時間のバンド変更の数が表示されます。

    SWL MODEでは、WSJT-Xのメインウィンドウが最小サイズに縮小され、メニュー、デコードウィンドウ、ステータスバーのみが表示されます。これは、アプリケーションの複数のインスタンスを実行するときに役立つ場合があります。メインウィンドウのサイズと場所の両方が保存され、このビューに対して個別に呼び出されます。

    10.1.5. Mode メニュー

    10.1.6. Decode メニュー

    10.1.7. Save メニュー

    10.1.8. Tools メニュー

    10.1.9. Help メニュー

    Keyboard ショートカット (F3)

    特別なマウスコマンド (F5)

    10.2. 押しボタン類

    次のコントロールは、メイン画面のデコードされたテキストウィンドウのすぐ下に表示されます。

    • CQ onlyをオンにすると、CQを呼び出している局からのメッセージのみが左側のテキストパネルに表示されます。

    • Log QSOは、ほぼ完了したQSOに関する既知の情報が事前に入力されたダイアログウィンドウを表示します。OKをクリックしてQSOを記録する前に、この情報を編集または追加できます。File → Settings → ReportingタブでPrompt me to log QSOをオンにすると、73を含むメッセージを送信すると、プログラムによって確認画面が自動的に表示されます。Start DateStart Timeは、クリックしてTx 2またはTx 3メッセージを送信するときに設定され、それぞれ1つまたは2つのシーケンスの長さでバックアップされます。(早期送信の繰り返しが必要な場合は、実際の開始時刻がより早い場合があることに注意してください。)終了日時は、Log QSO画面が呼び出されたときに設定されます。
    • Stopは、ウォーターフォールを凍結したり、以前に録音したオーディオファイルを開いて探索したりする場合に備えて、通常のデータ取得を終了します。

    • Monitorは、通常の受信操作のオンとオフをクリックする度に切り替えます。WSJT-X の受信中は、このボタンが緑色で強調表示されます。 CATコントロールを使用している場合、Monitorをオフに切り替えると、リグのコントロールが解放されます。File → Settings → GeneralタブでMonitor returns to last used frequencyが選択されている場合、Monitorをオンに戻すと、元の周波数に戻ります。

    • Erase (消去)すると、右側のデコードされたテキストウィンドウがクリアされます。Erase(消去)をダブルクリックすると、両方のテキストウィンドウがクリアされます。

    • いずれかのテキストウィンドウを右クリックすると、そのウィンドウのみで動作するいくつかのオプション
      (Eraseを含む)が含まれたコンテキストメニューが表示されます。

    • Clear Avgは、メッセージの平均化をサポートするモードにのみ存在します。蓄積された情報を消去する方法を提供し、新しい平均を開始する準備をします。

    • Decodeは、最後に完了した受信データのシーケンスを使用して、Rx周波数(ウォーターフォールスケールの緑のマーカー)でデコード手順を繰り返すようにプログラムに指示します。

    • Enable Tx をクリックすると、自動T/Rシーケンスモードのオンとオフが切り替わり、オンになるとボタンが赤で強調表示されます。送信は、選択された(奇数秒または偶数秒)シーケンスの先頭から、または適切な場合は直ちに開始されます。送信中にボタンをオフに切り替えると、現在の送信が終了します。

    • Halt Txは送信を直ちに終了し、自動T/Rシーケンスを無効にします。

    • TuneはプログラムをTxモードに切り替え、指定されたTx周波数(ウォーターフォールスケールの赤いマーカー)で変調されていないキャリアを生成します。このプロセスは、アンテナチューナーの調整やアンプのチューニングに役立ちます。Tune がアクティブな間、ボタンは赤で強調表示されます。もう一度ボタンを切り替えるか、Halt Txをクリックして、Tuneプロセスを終了します。

    • Tune をアクティブにすると、受信シーケンスが中断され、そのシーケンス中のデコードが停止されます。

    • Menusボックスをオフにすると、ウィンドウ上部のメニューが非表示になり、デコードされたメッセージ用により多くの垂直スペースが残ります。

    10.3. 左

    周波数選択、受信オーディオレベル、呼び出される局、日付と時刻に関連するコントロールは、メインウィンドウの左下のセクションにあります。FT8、FT4、MSK144、Q65、JT65の各モードをすばやく変更したり、FT8ハウンドモードのオン/オフを切り替えたりするためのボタンが用意されています。

    • 左上隅の周波数と帯域のドロップダウンリストで、動作帯域を選択できます。また、ダイヤル周波数をSettingsウィンドウのFrequenciesタブから取得した値に設定します。CATコントロールがアクティブな場合、それに応じて無線のダイヤル周波数が設定されます。そうでない場合は、無線を手動で調整する必要があります。

    • または、周波数(MHz)またはバンド名を、認識されているADIF形式(630m、20m、70cmなど)で入力することもできます。バンド名の形式は、その周波数帯と動作モードに動作周波数が設定されている場合にのみ機能します。その場合、最初に一致するものが選択されます。

    • 現在表示されている整数MHzを超える周波数増分をkHz単位で入力することもできます。たとえば、表示が10,368.100の場合、165kにQSYするとき165k(kを忘れないでください)を入力して10,368.165にします。

    • CATコントロールがアクティブで機能している場合、小さな色の付いた円が緑色で表示されます。リグがSplitモードにあることが検出された場合、緑色の円には文字Sが含まれます。CATコントロールを要求したが無線との通信が失われた場合、円は赤になります。

    • 多くのIcomリグは、スプリットステータス、現在のVFO、またはSplit送信周波数を照会できません。
      そのような無線で WSJT-Xを使用する場合、無線のコントロールを使用して、現在のVFO、スプリット
      ステータス、またはダイヤル周波数を変更しないでください。

    • もしDX Gridに有効なメイデンヘッドロケーターが含まれている場合、対応する大圏方位角と現在地からの距離が表示されます。

    • プログラムはコールサインとロケーターのデータベースを将来の参照のために維持できます。Addをクリックして、現在の通話とロケーターをデータベースに挿入します。以前に保存した呼び出しのロケーターを取得するには、Lookupをクリックします。この機能は、主にEME(Earth-Moon-Earth)通信など、アクティブな局の数が適度で安定している状況で役立ちます。コールサインファイル名はCALL3.TXTです。

    10.4. 中央

    メインウィンドウの中央には、QSOを行うときに使用されるいくつかのコントロールがあります。特定のモードまたはサブモードに関連しないコントロールは、「グレー表示」(無効)になるか、ディスプレイから削除されます。

    • Tx even/1stをチェックして、0から始まる偶数のUTC分またはシーケンスで送信します。奇数シーケンスで送信するには、このボックスをオフにします。基本操作チュートリアルで説明されているように、デコードされたテキスト行をダブルクリックすると、正しい選択が自動的に行われます。

    • TxおよびRxオーディオ周波数は、デコードされたテキストまたはウォーターフォール内の信号をダブルクリックすることにより、自動的に設定できます。スピナーコントロールを使用して調整することもできます。

    • Tx←Rxボタンをクリックすると、Tx周波数を現在のRx周波数に強制できます。Rx←Txの場合も同様です。JT9またはJT65トーンの無線周波数は、最低のダイヤル周波数とオーディオTx周波数の合計です。

    • Hold Tx Freqボックスをオンにして、デコードされたテキストまたはウォーターフォール内の信号をダブルクリックしたときに、指定されたTx周波数が自動的に変更されないようにします。

    • マルチデコード機能がないモードの場合、またはFile → Settings → GeneralタブでEnable VHF/UHF/Microwave featuresがオンになっている場合、F Tolコントロールは、Rx周波数を中心に、デコードが試行される周波数許容範囲を設定します 。

    • レポートコントロールを使用すると、自動的に挿入された信号レポートを変更できます。さまざまなモードの一般的なレポートは、–30〜+20dBの範囲です。JT65レポートは、-1dBの上限で飽和するので注意してください。

    • QSO行う相手がWSJT-X低速モードの1つで-5dBを超える信号をレポートする場合は、
      送信電力を下げることを検討してください。弱い信号をサポートすることになっています!

    • 状況によっては、特にVHF以上の帯域では、Submodeコントロールを使用して、アクティブモードのサポートされているサブモードを選択できます。Syncコントロールは、受信信号との時間と周波数の同期を確立するための最小しきい値を設定します。

    • スピナー制御 T/R xx sは、ISCAT、MSK144、および高速JT9モードでの送受信のシーケンス長を設定します。

    • File → Settings → RadioタブでSplit operationをアクティブにすると、MSK144および高速JT9サブモードで、右側のボックスをオンにしてスピナーコントロールTx CQ nnnをアクティブにできます。プログラムは、CQメッセージ用のCQ nnn K1ABC FN42のようなものを生成します。nnnは、現在の動作周波数の010〜999の範囲のkHz部分です。CQメッセージTx6は、Tx CQ nnnスピナーコントロールで選択された呼び出し周波数で送信されます。受信時に、CQ nnn K1ABC FN42のようなメッセージをダブルクリックすると、リグは指定された周波数にQSYし、指定された応答周波数で局を呼び出すことができます。

    • メインウィンドウの下部中央にあるチェックボックスは、特定の操作モード用の特別な機能を制御します。

      • Shは、JT4、JT65、Q65、およびMSK144モードでショートハンドメッセージを有効にします。

      • Fastは高速JT9サブモードを有効にします。

      • Auto Seqは、Txメッセージの自動シーケンスを有効にします。

      • Call 1stは、CQに対する最初のデコードされたレスポンダーへの自動応答を可能にします

      • Tx6は、JT4モードで2種類の略記メッセージを切り替えます

    10.5. Tx Messages

    Txメッセージを生成および選択するために、コントロールの2つの配置が提供されます。プログラム WSJTのユーザーが使い慣れたコントロールがTab 1に表示され、メッセージ入力用の6つのフィールドが提供されます。Generate Std Msgsをクリックするか、デコードされたテキストウィンドウのいずれかで適切な行をダブルクリックすると、標準の最小QSOの事前フォーマット済みメッセージが生成されます。

    • 次の列のラジオボタンをクリックして、送信する次のメッセージを選択します。(次のTxシーケンスの開始時に)

    • 送信中にすぐに指定したTxメッセージに変更するには、Now列の長方形のボタンをクリックします。ストリームの途中でTxメッセージを変更すると、正しくデコードされる可能性がわずかに減少しますが、通常、送信の最初の10〜20%で完了すれば問題ありません。

    • 6つのTxメッセージフィールドはすべて編集可能です。メッセージの内容の制限を考慮して、自動生成されたメッセージを変更したり、目的のメッセージを入力したりできます。詳細については、プロトコル仕様を参照してください。

    • メッセージ#5のプルダウン矢印をクリックして、Files → Settings → Tx Macrosタブで入力した保存済みメッセージの1つを選択します。変更されたメッセージ#5でEnterキーを押すと、そのメッセージが保存されたマクロに自動的に追加されます。

    • 状況によっては、QSOをできるだけ短くすることが望ましい場合があります。メッセージ#2で連絡先を開始するようにプログラムを構成するには、Next列のラジオボタンまたはNow列のTx 1ボタンをダブルクリックして、メッセージ#1を無効にします。 同様に、メッセージ#4のRRRではなくRR73を送信するには、そのボタンの1つをダブルクリックします。
    送信中、実際に送信されるメッセージは、常にステータスバーの最初の
    ボックス(メイン画面の左下隅)に表示されます。

    10.6. ステータスバー

    メインウィンドウの下端にあるステータスバーは、動作状態に関する有益な情報を提供します。

    ステータスバーのラベルには、プログラムの現在の動作状態、構成名、動作モード、最新の送信メッセージの内容などの情報が表示されます。最初のラベル(動作状態)は、受信、Tx(送信用)、Tune、または File メニューから開いたファイルの名前です。このラベルは、受信の場合は緑、Txの場合は黄色、Tuneの場合は赤、ファイル名の場合は水色で強調表示されます。送信時、Txメッセージは受信している局でデコードされるとおりに表示されます。2番目のラベル(上記のとおり)は、ConfigurationsメニューのDefault]設定を使用している場合は表示されません。進行状況バーは、TxまたはRxシーケンスの経過率を示します。 最後に、ウォッチドッグ(WD)タイマーがSettings | Generalでenabled(有効)になっている場合、右下隅のに、タイムアウトまでの残りの分数が表示されます。

    バックグラウンド処理が完了すると、一時的なステータスメッセージが数秒間ここに表示されることがあります。

    10.7. Wide Graph(ワイドグラフ)

    次のコントロールが Wide Graph ウィンドウの下部に表示されます。 デコードは表示された周波数範囲でのみ行われます。 それ以外の場合、ワイド グラフ ウィンドウのコントロールはデコード プロセスに影響を与えません。

    • Bins/Pixeは、表示される周波数解像度を制御します。可能な限り最高の解像度を得るには、この値を1に設定します。スペクトル表示を圧縮するには、この値を大きくします。便利なウィンドウサイズの通常の操作は、ピクセルあたり2〜8ビンで適切に機能します。

    • JT65 nnnn JT9は、JT9+JT65モードでのJT65およびJT9信号のワイドバンドデコードの分割ポイント(青いマーカー)を設定します。デコーダーはどこでもJT65信号を探しますが、JT9はこの周波数を超える信号のみを検出します。この設定は、バンドごとに個別に保存されます。

    • Start nnn Hzは、ウォーターフォール周波数スケールの低周波数の開始点を設定します。

    • N Avgは、表示を更新する前に平均化される連続するスペクトルの数です。5前後の値は、通常のJT9およびJT65動作に適しています。N Avgを調整して、必要に応じて滝の動きを速くしたり遅くしたりします。

    • Paletteラベルの下のドロップダウンリストを使用すると、さまざまなウォーターフォールカラーパレットから選択できます。

    • Adjustをクリックして、ユーザー定義のパレットを作成できるウィンドウをアクティブにします。

    • WSJT-Xで受信パスバンド全体の傾斜または不均一な応答を補正する場合は、Flattenをオンにします。この機能を正しく動作させるには、表示される周波数の範囲を制限して、スペクトルのアクティブな部分のみが表示されるようにする必要があります。

    • ワイドグラフウィンドウの下部3分の1に表示されるスペクトルに対して、CurrentまたはCumulativeを選択します。Currentは、最新のN AvgFFT計算の平均スペクトルです。Currentは、現在のUTC分の開始以降の平均スペクトルです。Linear Avgは、特に短い形式のメッセージが使用される場合に、JT4モードで役立ちます。

    • 4つのスライダーは、ウォーターフォールの色とスペクトルプロットの基準レベルとスケーリングを制御します。ミッドスケール付近の値は通常、入力信号レベル、選択したパレット、および独自の設定に応じて、ほぼ適切です。コントロールの上にマウスを置くと、その機能を思い出させるヒントが表示されます。

    • Spec nn%コントロールを使用して、ウォーターフォールの下にプロットされるスペクトルの部分的な高さを設定できます。

    • Smoothは、Linear Averageが選択されている場合にのみアクティブになります。表示されたスペクトルを複数のビンで平滑化すると、ドップラー拡散が数Hz以上の弱いEME信号を検出する能力が向上します。

    10.8. 高速グラフ

    Fast Graphに使用されるウォーターフォールパレットは、Wide Graphで選択されたものと同じです。Fast Graphウィンドウの下部にある3つのスライダーを使用して、表示される情報のゲインとゼロオフセットを最適化できます。コントロールの上にマウスを置くと、その機能を思い出させるヒントが表示されます。Auto Level ボタンをクリックすると、開始点として適切な設定が生成されます。

    10.9. エコーグラフ

    エコーグラフの下部に次のコントロールが表示されます。

    • Bins/Pixelは、表示される周波数解像度を制御します。可能な限り最高の解像度を得るには、この値を1に設定します。スペクトル表示を圧縮するには、この値を大きくします。

    • GainZeroのスライダーは、プロットされたスペクトルのスケーリングとオフセットを制御します。

    • 0より大きいSmooth(平滑化値)は、プロットされたスペクトルに移動平均を適用し、それにより複数のビンにわたる曲線を平滑化します。

    • ラベルNは、平均化されたエコーパルスの数を示します。

    • Colorsボタンをクリックして、プロットの色と線幅の6つの可能な選択肢を切り替えます。

    10.10. その他

    ほとんどのウィンドウは、必要に応じてサイズを変更できます。画面スペースが不足している場合は、一部のコントロールとラベルを非表示にすることで、メインウィンドウとワイドグラフを小さくすることができます。この機能を有効にするには、ワイドグラフウィンドウの左上にある Controls というラベルのボックスをオフにするか、メインウィンドウの Tune ボタンの右側にある Menus ボックスをオフにします。


    11. ロンギング

    WSJT-X の基本的なロギング機能は、QSO情報を wsjtx.log (コンマ区切りのテキスト形式)および wsjtx_log.adi (標準のADIF形式)という名前のファイルに保存します。これらのファイルは、スプレッドシートや一般的なロギングプログラムなどの他のプログラムに直接インポートできます。インストールプラットフォームの依存関係のセクションで説明したように、オペレーティングシステムが異なると、ローカルログファイルが別の場所に配置される場合があります。File メニューから Open log directory を選択すると、いつでも直接それらに移動できます。

    より精巧なロギング機能は、Ham Radio DeluxeDX Lab SuiteLog4OMなどの他のアプリケーションにQSOを自動的に記録できる JTAlert などのサードパーティアプリケーションでサポートされています。

    プログラムオプション Show DXCC entity and worked before status (Settings | General タブで選択可能)は、JTAlert が利用できないWindows以外のプラットフォームで使用することを主な目的としています。このオプションをオンにすると、WSJT-XBand Activity ウィンドウに表示されるすべてのCQメッセージにいくつかの追加情報を追加します。DXCCエンティティの名前が表示され、必要に応じて省略されます。このコールサインの「交信済み」ステータス(ログファイルwsjtx_log.adiによる)は、そのオプションが選択されている場合、色を強調表示して示されます。

    WSJT-X には、DXCCプレフィックス情報を含む組み込みの cty.dat ファイルが含まれています。更新されたファイルは、必要に応じてアマチュアラジオカントリーファイルのWebサイトからダウンロードできます。更新されたcty.datがログフォルダーに存在し、読み取り可能な場合は、組み込みのcty.datが優先されます。

    ログファイル wsjtx_log.adi は、WSJT-X からQSOを記録するたびに更新されます。(このファイルを消去すると、「以前に機能した」情報がすべて失われますので注意してください。)QSO履歴を別のロギングプログラムからADIFファイルとしてエクスポートすることにより、wsjtx_log.adiファイルを追加または上書きできます。Show DXCC entity and worked before status をオンにし、ステータスがオフになる前に機能してから再びオンにすると、WSJT-Xがログファイルを再読み取りします。ログファイルが非常に大きいと、呼び出しの検索時に WSJT-Xの速度が低下する場合があります。ADIFログファイルがWSJT-X外で変更された場合は、WSJT-XSettings | Colors タブからファイルを再ロードするようにRescan ADIF Log ボタンを使用することで強制できます。デコードの強調表示(Color)を参照してください。

    コンテストFoxのロギング用に追加機能が提供されています。(もっと来て、ここに…)


    12. デコードノート

    12.1. AP デコード

    FST4、FT4、FT8、JT65、およびQ65WSJT-Xデコーダーには、最小限のQSO中に情報を自然に蓄積することを利用するオプションの手順が含まれています。このa priori(AP)情報は、デコーダの感度を最大4dB向上させますが、誤ったデコード率が若干高くなります。APはFT8およびJT65ではオプションですが、デコードの深さがNormalまたはDeepの場合、Q65およびFT4とFST4では常に有効になります。

    たとえば、CQに回答する場合、自分のコールサインとQSO相手のコールサインはすでに解っています。したがって、ソフトウェアは次の受信メッセージの少なくとも57のメッセージビット(2つのコールサインのそれぞれに28、メッセージタイプには1以上)に何が期待されるかを「認識」します。したがって、デコーダーのタスクを削減してメッセージの残りの15ビットを決定し、結果のソリューションがメッセージのパリティシンボルと一致するようにします。

    APデコードは、APビットが正しく受信されたかのように、仮定された値に設定することから始まります。次に、残りのメッセージとパリティビットが、指定されたレベルの信頼性で、仮説のAPビットと一致しているかどうかを判断します。成功したAPデコードは、aP形式の行末インジケータでラベル付けされます。Pは、表1にリストされている1桁のAPデコードタイプの1つです。たとえば、a2は、成功したデコードが MyCall を仮想的に既知の情報として使用したことを示します。FT8モードでのみ使用されるタイプa7は、前のRxシーケンスからの情報を使用します。

    表1. FST4,FT4およびFT8 AP情報タイプ

    aP メッセージコンポーネント
    a1 CQ  ?  ?
    a2 MyCall  ?  ?
    a3 MyCall DxCall  ?
    a4 MyCall DxCall RRR
    a5 MyCall DxCall 73
    a6 MyCall DxCall RR73
    a7 Call_1 Call_2 ?

    正しい確率が高い(ただし圧倒的には高くない)と判断されたコードワードが見つかった場合、デコードされたメッセージが表示されると、?文字が追加されます。時折誤ったデコードの誤解を招くスポットを回避するために、そのようにマークされたメッセージは PSK Reporter に転送されません。

    表2は、WSJT-X自動シーケンサーによって追跡される6つのQSO状態と、各状態で試行されるAPデコードのタイプを示しています。FST4テーブル(図には示されていません)は、時間を節約するためにAPタイプ4および5のデコード試行を省略していることを除いて同じです。

    表2.各QSO状態のFT4およびFT8 APデコードタイプ
    QSO状態ごとに

    状態 APタイプ
    CALLING STN 2, 3
    REPORT 2, 3
    ROGER_REPORT 3, 4, 5, 6
    ROGERS 3, 4, 5, 6
    SIGNOFF 3, 1, 2
    CALLING CQ 1, 2

    JT65では、事前情報を使用したデコードの動作が少し異なります。詳細を表3および4に示します。a63などの表記は、2番目の数字を使用して、デコードを取得するために平均化されたRx間隔の数を示します。

    表3. JT65 AP情報タイプ

    aP メッセージコンポーネント
    a1 CQ  ?  ?
    a2 MyCall  ?  ?
    a3 MyCall DxCall  ?
    a4 MyCall DxCall RRR
    a5 MyCall DxCall 73
    a6 MyCall DxCall DxGrid
    a7 CQ DxCall DxGrid

    表4.各QSO状態のJT65 APデコードタイプ

    状態 APタイプ
    CALLING STN 2, 3, 6, 7
    REPORT 2, 3
    ROGER_REPORT 3, 4, 5
    ROGERS 3, 4, 5
    SIGNOFF 2, 3, 4, 5
    CALLING CQ 1, 2, 6

    12.2. デコードライン

    デコードされたメッセージに付随して表示される情報には、通常、UTC、dB単位の信号対雑音比、秒単位の時間オフセットDT、およびHz単位の音声周波数が含まれます。一部のモードには、公称からの周波数オフセット(DF)、周波数ドリフト(ドリフトまたはF1)、または距離(kmまたはmi)などの追加情報が含まれます。

    次の表に要約されている特別な意味を持ついくつかの不可解な文字が存在する場合もあります。

    表5.デコードされたテキスト行で使用される表記

    モード
    モード
    キャラクター
    同期
    キャラクター
    行末情報
    FST4
    `

    ? aP
    FT4
    +

    ? aP
    FT8

    ? aP
    JT4
    $
    *,#
    f,fN,dCN
    JT9
    @


    JT65
    #


    JT65 VHF
    #
    *,#
    f,fN,dCN
    Q65
    :

    qP
    MSK144
    &



    同期キャラクター
    * - 通常の同期
    # - 代替同期

    行末情報
    ?
    -
    低い信頼度でデコード
    a
    -
    一部のa priori (AP)情報を使用してデコード
    C
    -
    信頼指標[ISCATおよびディープサーチ;(0-9、*)]
    d
    -
    ディープサーチアルゴリズム
    f
    -
    Franke-TaylorまたはFanoアルゴリズム
    N
    -
    平均されたRx間隔またはフレームの数
    P
    -
    AP情報のタイプを示す番号(上記の表1)

    表 6. Q65 の行末コード
    rc メッセージコンポーネント
    q0 ?  ?  ?
    q1 CQ  ?  ?
    q2 MyCall  ?  ?
    q3 MyCall DxCall  ?
    q4 MyCall DxCall  [ <blank> | RRR | RR73 | 73 ]
    q5 MyCall DxCall  ?   (Max Drift = 50)


    13. 測定ツール

    13.1. 周波数キャリブレーション

    多くの WSJT-X 機能は、数Hz以下の信号検出帯域幅に依存しています。したがって、周波数の精度と安定性は非常に重要です。無線の正確な周波数校正と、無線信号の正確な周波数測定を可能にするツールを提供します。校正手順は、信頼できる既知の周波数でキャリアベースの信号の一連のプリセット周波数を介してCAT制御無線を自動的に循環させ、各信号のダイヤル周波数の誤差を測定します。

    周波数校正専用の特別な構成を定義して使用すると便利でしょう。次に、システムに応じて次の手順を実行します。

    • FreqCalモードに切り替えます。

    • Settings → FrequenciesタブのWorking Frequenciesボックスで、場所に関係のないFreqCalモードのデフォルトの周波数を削除します。いくつかをあなたの場所で受信できる信頼できる既知の周波数で置き換えることができます。

    • 主要都市のAM放送局は、通常、スペクトルの低周波数側の周波数校正器として機能します。
      北米では、WWVの標準的な時間と周波数のブロードキャストを2.500、5.000、10000、15,000、
      および20.000MHzで使用し、CHUを3.330、7.850、および14.670MHzで使用します。
      同様の短波信号は、世界の他の地域でも利用できます。

    • まずは、ログファイルが保存されているディレクトリにある既存のファイルfmt.allを削除することから始めます。

    • 選択した校正周波数のリストを自動的に循環させるには、ToolsメニューのExecute frequency calibration cycleをオンにします。WSJT-Xは、各周波数で30秒を必要とします。画面に表示されていますが、最初は測定データはfmt.allファイルに保存されていません。これにより、現在のキャリブレーションパラメーターを確認できます。

    • 調整手順中、無線機のUSBダイヤル周波数は、デフォルトの周波数リストの各FreqCalエントリの下で1500 Hzオフセットされます。以下のスクリーンショットに示すように、WSJT-X ウォーターフォールでは、検出された信号キャリアが約1500 Hzで現れます。

    • 測定セッションを開始するには、Measureオプションをオンにして、少なくとも1つの完全なシーケンスに対してキャリブレーションサイクルを実行します。測定中、既存のキャリブレーションパラメーターはすべて自動的に無効になるため、有効な測定値を取得するためにリグの周波数が数ヘルツを超えてオフになっている場合は、FTol範囲を拡大する必要がある場合があります。

    最新の合成無線では、1500 Hzからの小さな測定オフセットは、周波数に直線的に依存します。信頼できる最高周波数で測定された周波数オフセット(Hz)を公称周波数自体(MHz)で除算するだけで、無線のキャリブレーションを概算できます。たとえば、上記のWWVの20 MHz測定では、24.6 Hzの測定トーンオフセットが生成され、WSJT-X でデコードされたテキストウィンドウに表示されました。結果の校正定数は、24.6/20=1.23百万分の1です。この数値は、settings → FrequenciesタブでSlopeとして入力できます。

    以下のグラフのこれらの測定で示されているように、直線の切片と傾きを一連の較正測定全体に当てはめることにより、より正確な較正を行うことができます。このタスクを完了するためのソフトウェアツールはWSJT-Xインストールに含まれており、その使用方法の詳細な説明は https://wsjt.sourceforge.io/FMT_User.pdf で入手できます。

    これらのツールを使用し、CATインターフェースの無線以外の専用ハードウェアを使用せずに、無線を1Hzを超えるように調整し、ARRLの定期的な周波数測定テストで非常に効果的に競争できます。

    Execute frequency calibration cycle を少なくとも1回実行して良好な結果が得られたら、ログディレクトリ内のファイルfmt.allを確認して編集し、誤った測定値や外れ値の測定値を削除します。次に、Tools メニューのSolve for calibration parametersをクリックして、ラインフィッティング手順を自動的に実行できます。結果は次のスクリーンショットのように表示されます。推定された不確実性は勾配と切片に含まれます。Nは近似に含まれる平均周波数測定の数であり、StdDevは近似直線からの平均測定の二乗平均平方根偏差です。ソリューションが有効であると思われる場合は、Settings → Frequencies → Frequency Calibrationでキャリブレーションパラメーターを自動的に設定するApplyボタンを押してください。

    結果のキャリブレーションをすばやく視覚的に確認するには、Measure オプションをオフにして FreqCal モードのままにします。

    13.2. スペクトルの参照

    WSJT-Xは、受信通過帯域の詳細な形状を決定するために使用できるツールを提供します。アンテナを外すか、信号のない静かな周波数に調整してください。WSJT-Xが低速モードのいずれかで実行されている状態で、Toolsメニューから Measure reference spectrumを選択します。約1分待ってから、Stopボタンを押します。refspec.datという名前のファイルがログディレクトリに作られます。ワイドグラフRef Specをチェックすると、記録されたリファレンススペクトルを使用して、全体的な有効通過帯域がフラット化されます。

    13.3. 位相等化(Phase Equalization)

    ToolsメニューのMeasure phase responseは、MSK144の上級ユーザー向けです。位相等化は、レシーバーの通過帯域全体にわたるグループ遅延の変動を補償するために使用されます。この機能をうまく適用すると、シンボル間の干渉が減少し、デコード感度が向上します。線形位相フィルターを備えたソフトウェア定義のレシーバーを使用する場合、位相等化を適用する必要はありません。

    受信データのフレームがデコードされた後、位相応答の測定は、送信局によって生成されたものと等しい歪みのないオーディオ波形を生成します。次に、そのフーリエ変換を周波数依存の位相参照として使用して、受信したフレームのフーリエ係数の位相と比較します。基準スペクトルと受信スペクトルの位相差には、発信局の送信フィルター、伝搬チャネル、および受信機のフィルターからの寄与が含まれます。受信フレームが、ほとんど位相歪みのない信号を送信することがわかっている局(たとえば、適切に調整されたソフトウェア定義トランシーバーを使用することがわかっている局)から発信され、受信信号にマルチパス歪みが比較的少ないため、チャネルの位相が 線形に近い場合、測定された位相差はローカルレシーバーの位相応答を表します。

    次の手順を実行して、位相等化曲線を生成します。

    • 選択した基準局からのデコード可能な信号を含むいくつかのwavファイルを記録します。基準信号の信号対雑音比が10dB以上の場合に最良の結果が得られます。

    • DX Callボックスに基準局のコールサインを入力します。

    • ToolsメニューからMeasure phase responseを選択し、各wavファイルを順番に開きます。WSJT-X が位相応答を測定している間、デコードされたテキスト行のモード文字は&から^に変わり、測定が完了すると&に戻ります。プログラムは、位相を正確に推定するために、いくつかの高SNRフレームを平均化する必要があるため、複数のwavファイルを処理する必要がある場合があります。Measure phase responseを選択して位相測定をオフに切り替えることにより、いつでも測定を中止できます。

      測定が完了すると、WSJT-X は測定された位相応答をログディレクトリのサフィックス「.pcoeff」が付いたファイルに保存します。ファイル名には、参照局のコールサインとタイムスタンプが含まれます(例:K0TPP_170923_112027.pcoeff)。

    • Tools メニューの Equalization tools …​ を選択し、Phase …​ ボタンをクリックして、ログディレクトリの内容を表示します。目的のpcoeffファイルを選択します。測定された位相値は、「Proposed」というラベルの付いたフィットした赤い曲線とともに、黒丸としてプロットされます。これは提案された位相等化曲線です。測定ごとに異なるwavファイルを使用して位相測定を数回繰り返し、測定が再現可能であることを確認することをお勧めします。

    • フィットした曲線に満足したら、Applyボタンを押して提案された応答を保存します。赤い曲線は、「Current」というラベルの付いた明るい緑の曲線に置き換えられ、位相イコライゼーション曲線が受信データに適用されていることを示します。「Group Delay(群遅延)」というラベルの付いた別の曲線が表示されます。「Group Delay(群遅延)」曲線は、通過帯域全体の群遅延変動をミリ秒単位で示しています。Discard Measured(測定値を破棄)ボタンをクリックして、キャプチャされたデータをプロットから削除し、適用された位相等化曲線と対応する群遅延曲線のみを残します。

    • phase equalizationをなしに戻すには、Restore Defaultsボタンを押してから、Applyボタンを押します。

    各MSK144デコードラインの最後に印刷された3つの数値を使用して、イコライゼーションによる改善を評価できます。これらの数値は次のとおりです。N=平均化されたフレームの数、H =修正されたハードビットエラーの数、E = MSKアイダイアグラムの開口部のサイズ。

    以下は、位相応答の測定がMeasure phase response(位相応答の測定中)に取得したK0TPPのデコードです。

    103900 17 6.5 1493 ^ WA8CLT K0TPP +07   1 0 1.2

    「^」記号は、位相測定が累積されているが、まだ終了していないことを示します。行の最後にある3つの数値は、デコードを取得するために1つのフレームが使用され、ハードビットエラーがなく、アイオープンが-2〜+2スケールで1.2であることを示しています。以下は、位相のイコライゼーション後の同じデコードの様子です。

    103900 17 6.5 1493 & WA8CLT K0TPP +07   1 0 1.6

    この場合、イコライゼーションによりアイ開口が1.2から1.6に増加しました。 大きな正のアイ開口部は、ビットエラーの可能性が低く、フレームが正常にデコードされる可能性が高くなります。この場合、目を大きく開けると位相等化が成功したことがわかりますが、このテストだけでは、適用された位相等化曲線によって、基準局、K0TPPの信号以外のデコードが改善されるかどうかはわかりません。

    イコライゼーションカーブが信号のデコードを改善するかどうかを判断するために、保存された多数のwavファイルを多くの異なる局からの信号と比較する前後に実行することをお勧めします。このような比較を行うときは、イコライゼーションによって、イコライゼーションが適用される前にデコードされなかったフレームがWSJT-Xによって正常にデコードされる可能性があることに注意してください。このため、2つのデコードの時間「T」が同じであることを確認してから、行末品質の数値を比較してください。

    同じ「T」のデコードの前後を比較する場合、最初の数値が小さいほど、2番目と3番目の数値が「悪い」ように見えても、デコードが改善されていることを覚えておいてください。たとえば、等化前の行末の品質値が2 0 0.2であり、等化後は1 5 -0.5であるとします。イコライゼーション前に2フレームの平均が必要であったのに対し、イコライゼーション後に単一のフレームのみを使用してデコードが取得されたため、これらの数値はデコードの改善を示しています。これは、より短いおよび/またはより弱いpingがデコード可能であることを意味します。

    位相イコライゼーションの詳細とフィットされた位相曲線とアイダイアグラムの例は、
    QEXで公開されたK9ANおよびK1JTによるMSK144に関する記事にあります。

    14. プログラム協力

    WSJT-Xは、他のいくつかの有用なプログラムと密接に連携するようにプログラムされています。

    • DX Lab SuiteOmni-RigHam Radio Deluxeについては、リグコントロールのセクションで説明しました。

    • PSK Reporterは、Philip Gladstoneによるもので、WSJT-X を含む他のさまざまなプログラムから送信された受信レポートを収集するWebサーバーです。情報は、世界地図上でほぼリアルタイムに、またさまざまな種類の統計的要約として利用可能になります。ユーザーはいくつかのオプションを使用できます。 たとえば、過去1時間のすべてのアマチュアバンドでの世界中のJT65アクティビティを示すマップをリクエストできます。このようなマップは次のようになります。色が異なると、バンドも異なります。

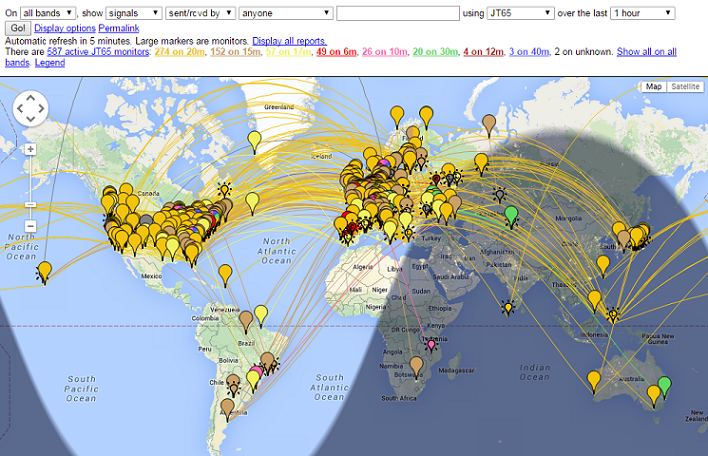

    次のスクリーンショットは、MSK144レポートを表示するように構成されたPSKレポーターマップを示しています。

    • VK3AMAによるJTAlertは、Windowsでのみ使用できます。 いくつかのサードパーティのロギングプログラムへの自動ロギング、いくつかのオプションのアラート条件(新しいDXCC、新しい状態などのデコード)に続く音声および視覚アラート、および次のようなWebサービスへの便利な直接アクセス、コールサインルックアップを含む多くの操作支援を提供します。

    • F5JMHによるAlarmeJTは、Linuxでのみ使用できます。プログラムは独自のログブックを持ってます。WSJT-Xから連絡先情報を取得し、現在の帯域の新しいDXCCエンティティとグリッドスクエア、およびその他のオプションの視覚的なアラートを提供します。

    • SM0THUによるJT-Bridgeは、OS Xで使用できます。ロギングアプリケーションAether、MacLoggerDX、RUMlog、またはRUMlogNGと連動します。QSOおよびQSLステータスとコール、DXCCエンティティ、およびその他の多くの機能をチェックします。

    • N1MM Logger +は、無料のフル機能のコンテストログアプリケーションです。Windowsでのみ使用できます。WSJT-Xは、ネットワーク接続を介して、ログに記録されたQSO情報を送信できます。

    • Writelogは、フリーではないフル機能のコンテストログアプリケーションです。Windowsでのみ使用できます。WSJT-Xは、ネットワーク接続を介して、ログに記録されたQSO情報を送信できます。

    15. プラットフォームの依存関係

    一部の WSJT-X 機能は、Windows、Linux、またはOS Xで異なる動作をするか、すべてのオペレーティングプラットフォームに関連するとは限りません。

    15.1. ファイルの場所

    • Windows

      • Settings(設定ファイル): %LOCALAPPDATA%\WSJT-X\WSJT-X.ini

      • Log directory(ログディレクトリ): %LOCALAPPDATA%\WSJT-X\

      • Default save directory(保存ディレクトリ): %LOCALAPPDATA%\WSJT-X\save\

    • Windows, when using "--rig-name=xxx"

      • Settings(設定ファイル): %LOCALAPPDATA%\WSJT-X - xxx\WSJT-X - xxx.ini

      • Log directory(ログディレクトリ): %LOCALAPPDATA%\WSJT-X - xxx\

      • Default save directory(保存ディレクトリ): %LOCALAPPDATA%\WSJT-X - xxx\save\

    • Linux

      • Settings(設定ファイル): ~/.config/WSJT-X.ini

      • Log directory(ログディレクトリ): ~/.local/share/WSJT-X/

      • Default save directory(保存ディレクトリ): ~/.local/share/WSJT-X/save/

    • Linux, when using "--rig-name=xxx"

      • Settings(設定ファイル): ~/.config/WSJT-X - xxx.ini

      • Log directory(ログディレクトリ): ~/.local/share/WSJT-X - xxx/

      • efault save directory(保存ディレクトリ): ~/.local/share/WSJT-X - xxx/save/

    • Macintosh

      • Settings(設定ファイル): ~/Library/Preferences/WSJT-X.ini

      • Log directory(ログディレクトリ): ~/Library/Application Support/WSJT-X/

      • Default save directory(保存ディレクトリ): ~/Library/Application Support/WSJT-X/save/

    • Macintosh, when using "--rig-name=xxx"

      • Settings(設定ファイル): ~/Library/Preferences/WSJT-X - xxx.ini

      • Log directory(ログディレクトリ): ~/Library/Application Support/WSJT-X - xxx/

      • Default save directory(保存ディレクトリ): ~/Library/Application Support/WSJT-X - xxx/save/

    16. FAQ

    1. Flattenボックスをチェックしないと、表示されるスペクトルがより平坦になります。なぜですか?

      WSJT-X は、表示された通過帯域内の急なフィルターエッジを想定していません。 より広いIFフィルターを使用するか、Bins/Pixel を減らす、 Start を増やす、またはワイドグラフの幅を減らすことによって、表示される通過帯域を減らします。制御が利用可能な場合は、フィルターの通過帯域を再中心化することもできます。

    2. 複数のインスタンスを実行するようにWSJT-Xを構成するにはどうすればよいですか?

      次の2つのインスタンスの例のように、コマンドプロンプトウィンドウからWSJT-Xを起動し、各インスタンスに一意の識別子を割り当てます。 この手順では、WSJT-Xの各インスタンスの設定ファイルと書き込み可能なファイルの場所を分離します。

    3.
      wsjtx --rig-name=TS2000
      wsjtx --rig-name=FT847


    4. ネットワークエラー-SSL/TLSサポートがインストールされていません(Network Error - SSL/TLS support not installed)というメッセージが表示されます。私は何をすべきか?

      適切なOpenSSLライブラリをインストールする必要があります-OpenSSLのインストール手順を参照してください。

    5. Icom リグの VFO を調整すると、リグ制御エラーが発生することがあります。 どうして?

      デフォルトでは、ほとんどの Icom トランシーバーは *CI-V Transceive Mode」が有効になっています。これにより、PC による CAT 制御を妨害するリグからの未承諾の CAT トラフィックが発生します。リグのメニューでこのオプションを無効にします。

    6. WSJT-Xだけでなく、別のアプリケーションでトランシーバーを制御したいのですが、可能ですか?

      これは、ある種のリグ制御サーバーを介して確実に実行できる唯一の方法です。そのサーバーは、WSJT-X と他のアプリケーションの両方をクライアントとして受け入れる必要があります。VSPEツールのようなダムシリアルポートスプリッターの使用はサポートされていません。動作する可能性がありますが、管理されていないCATコントロールの衝突のため、信頼性がありません。Hamlib Rig Control Server(rigctld)Omni-RigDX Lab Suite Commanderなどのアプリケーションが適している可能性があり、WSJT-Xはそれらすべてのクライアントとして機能できます。

    7. Test CATをクリックすると、OmniRigによるリグコントロールが失敗するようです。それについて私は何ができますか?

      Omni-Rig には、Test CATをクリックすると表示されるバグがあるようです。Test CATの使用をやめて、OKをクリックします。 その後、Omni-Rigは正常に動作します。

    8. UbuntuでWSJT-Xを実行しています。 プログラムは起動しますが、メインウィンドウの上部にメニューバーが表示されず、ホットキーが機能しません。

      Ubuntuの新しい「Unity」デスクトップでは、現在アクティブなウィンドウのメニューがプライマリディスプレイ画面の上部に配置されます。 コマンドプロンプトウィンドウで次のように入力すると、メニューバーを従来の場所に復元できます。

      sudo apt remove appmenu-qt5

      または、環境変数QT_QPA_PLATFORMTHEMEを空に設定してアプリケーションを起動することで、WSJT-Xのみの共通メニューバーを無効にできます(「=」文字の後にスペースが必要です)。

      QT_QPA_PLATFORMTHEME= wsjtx

    9. Linux上でKDEデスクトップを使用してWSJT-Xを実行しています。Menu→Configurationsが正しく動作しないのはなぜですか?

      KDE開発チームは、ポップアップメニューボタンを含むすべてのボタンにショートカットアクセラレータキーを自動的に追加しようとするコードをQtに追加しました。これにより、アプリケーションの操作が妨げられます(他の多くのQtアプリケーションにはKDEと同様の問題があります)。これがKDEチームによって修正されるまで、この誤った機能を無効にする必要があります。ファイル〜/ .config / kdeglobalsを編集し、以下を含むセクションを追加します:

      [Development]
      AutoCheckAccelerators=false


      詳細については、https://stackoverflow.com/a/32711483およびhttps://bugs.kde.org/show_bug.cgi?id=337491を参照してください。

    17. プロトコル仕様

    17.1. 概要

    すべてのQSOモードは、ユーザーが読み取れる情報を固定長パケットに圧縮する構造化メッセージを使用します。 JT4、JT9、JT65は72ビットのペイロードを使用します。標準メッセージは、通常、コールサインに使用される 2つの28ビットフィールドと、グリッドロケーター、レポート、確認応答、または73用の15ビットフィールドで構成されます。追加のビットは、最大13文字の任意のフリーテキストを含むメッセージにフラグを立てます。特殊なケースでは、アドオン コールサインプリフィックス(ZA/K1ABC など)またはサフィックス(K1ABC/P など)などの他の情報をエンコードできます。基本的な目的は、最小限の有効なQSOに使用される最も一般的なメッセージを固定の72ビット長に圧縮することです。

    FST4、FT4、FT8、Q65およびMSK144の情報ペイロードには77ビットが含まれています。追加の5ビットは、非標準のコールサイン、コンテスト交換、FT8 DXpeditionモード、およびその他のいくつかの可能性に使用される特別なメッセージタイプにフラグを立てるために使用されます。詳細はQEXで公開されています。FT4およびFT8通信プロトコルを参照してください。。

    標準のアマチュアコールサインは、1文字または2文字のプリフィックスで構成され、少なくとも1つは文字である必要があり、その後に数字と1〜3文字のサフィックスが続きます。これらのルールの範囲内で、可能なコールサインの数は37×36×10×27×27×27に等しく、2億6200万をやや超えています。(27と37の数字は、最初と最後の3つの位置に文字がない、文字、または数字であるために発生します。)2の28乗は2億6800万を超えるため、標準のコールサインを一意にエンコードするには28ビットで十分です。同様に、地球上の4桁のグリッドロケーターの数は180×180=32,400であり、2の15乗=32,768未満です。したがって、グリッドロケーターには15ビットが必要です。

    約600万の可能な28ビット値は、コールサインには必要ありません。これらのスロットのいくつかは、CQ、DE、QRZなどの特別なメッセージコンポーネントに割り当てられています。CQの後に3桁が続き、希望するコールバック頻度を示します。(K1ABCが標準の呼び出し(50.280など)で送信し、CQ 290 K1ABC FN42を送信する場合、50/290で受信し、応答します。)グリッドロケーターの代わりに、–nnまたはR–nn形式の数値信号レポートを送信できます。(最初に定義されたように、数値信号レポートnnは-01〜-30dBの範囲である必要がありました。最近のプログラムバージョンは-50〜+49dBのレポートに対応しています。)国のプリフィックスまたはポータブルサフィックスがコールサインの1つに添付される場合があります。この機能を使用すると、グリッドロケーターの代わりに、または上記の600万の使用可能なスロットのいくつかに追加情報をエンコードすることにより、追加情報が送信されます。

    指示されたCQメッセージを送信するための便宜として、72ビット圧縮アルゴリズムは、CQ AAからCQ ZZで始まるメッセージをサポートします。これらのメッセージフラグメントは、コールサインE9AAからE9ZZであるかのように内部的にエンコードされます。受信すると、CQ AAからCQ ZZの形式に変換され、ユーザーに表示されます。

    信号対雑音比が低いチャネルで役立つように、この種のロスレス メッセージ圧縮には、強力な前方誤り訂正(FEC)コードを使用する必要があります。モードごとに異なるコードが使用されます。送信局と受信局の間では、時間と周波数の正確な同期が必要です。デコーダーの補助として、各プロトコルには、情報を運ぶシンボルが散在する既知のシンボル「sync vector」が含まれています。すべてのWSJT-Xモードで生成された波形には、連続位相と一定のエンベロープがあります。

    17.2. 低速モード

    17.2.1. FST4

    FST4は、15、30、60、120、300、900、および1800秒のT/Rシーケンス長を提供します。サブモードには、FST4-60、FST4-120などの名前が付けられ、追加された番号はシーケンスの長さを秒単位で示します。24ビットの巡回冗長検査(CRC)が77ビットのメッセージペイロードに追加され、101ビットのメッセージプラスCRCワードが作成されます。前方誤り訂正は、(240,101)LDPCコードを使用して実行されます。送信は160個のシンボルで構成されます。それぞれ2ビットの120個の情報伝達シンボル、8つの事前定義された同期シンボルと5つのグループが点在しています。変調では、周波数遷移のガウス平滑化を使用した4トーン周波数シフトキーイング(4-GFSK)を使用します。

    17.2.2. FT4

    FT4の前方誤り訂正(FEC)は、77の情報ビット、14ビットの巡回冗長検査(CRC)、および174ビットのコードワードを作成する83のパリティビットを備えた低密度パリティチェック(LDPC)コードを使用します。したがって、LDPC(174,91)コードと呼ばれます。同期は4×4 Costasアレイを4つ使用し、ランプアップおよびランプダウンシンボルが各送信の開始と終了に挿入されます。変調は、周波数遷移のガウス平滑化による4トーン周波数シフトキーイング(4-GFSK)です。キーイングレートは12000/576=20.8333ボーです。送信される各シンボルは2ビットを伝達するため、チャネルシンボルの総数は174/2+16+2=105です。合計帯域幅は4×20.8333=83.3 Hzです。

    17.2.3. FT8

    FT8は、FT4と同じLDPC(174,91)コードを使用します。変調は、12000/1920=6.25ボーでの8トーン周波数シフトキーイング(8-GFSK)です。同期では、各送信の最初、中間、および最後に7×7 Costasアレイを使用します。送信されるシンボルには3ビットが含まれるため、チャネルシンボルの総数は174/3+21=79です。占有帯域幅の合計は8×6.25=50Hzです。

    17.2.4. JT4

    JT4のFECは、拘束長 K=32、レート r=1/2、ゼロテールの強力なたたみ込みコードを使用します。この選択により、エンコードされたメッセージの長さが(72+31)x2=206の情報伝達ビットになります。変調は、11025/2520=4.375ボーでの4トーン周波数シフトキーイング(4-FSK)です。各シンボルには、1つの情報ビット(最上位ビット)と1つの同期ビットがあります。たたみ込み符号化に使用される2つの32ビット多項式は16進値0xf2d05351および0xe4613c47を持ち、符号化されたビットの順序はインターリーバーによってスクランブルされます。擬似ランダム同期ベクトルは次のシーケンスです(1行あたり60ビット)。

    000011000110110010100000001100000000000010110110101111101000
    100100111110001010001111011001000110101010101111101010110101
    011100101101111000011011000111011101110010001101100100011111
    10011000011000101101111010

    17.2.5. JT9

    JT9のFECは、JT4と同じ強力なたたみ込みコードを使用します。拘束長 K=32、レート r=1/2、ゼロテールで、(72+31)×2=206 の情報伝達ビットのエンコードされたメッセージ長につながります。変調は、9トーン周波数シフトキーイング、1200-0.0/6912 で 9-FSK=1.736ボーです。データには8つのトーンが使用され、1つは同期に使用されます。8つのデータトーンは、3つのデータビットが各送信情報シンボルによって伝達されることを意味します。16シンボル間隔は同期に費やされるため、送信には合計206/3+16=85(切り上げ)チャネルシンボルが必要です。同期シンボルは、送信シーケンスで1、2、5、10、16、23、33、35、51、52、55、60、66、73、83、および85の番号が付けられたものです。JT9Aの9-FSK変調のトーン間隔は、キーイングレート1.736Hzと同じです。占有帯域幅の合計は9×1.736=15.6 Hzです。

    17.2.6. JT65

    JT65プロトコルの詳細な説明は、2005年9月〜10月のQEXで公開されました。リードソロモン(63,12)エラー制御コードは、72ビットのユーザーメッセージを63の6ビット情報伝達シンボルのシーケンスに変換します。これらは、次の疑似ランダムシーケンスに従って、同期情報の別の63シンボルとインターリーブされます。

    100110001111110101000101100100011100111101101111000110101011001
    101010100100000011000000011010010110101010011001001000011111111

    同期トーンは通常、シーケンスに「1」がある各間隔で送信されます。変調は、11025/4096=2.692ボーで65-FSKです。トーン間の周波数間隔は、JT65Aのキーイングレートと等しく、JT65BとJT65Cの2倍と4倍です。EME QSOの場合、数値信号レポートの代わりに信号レポートOOOが使用されることがあります。送信されたシーケンスの同期とデータの位置を逆にすることで伝達されます。RO、RRR、および73の省略メッセージは、同期ベクトルを完全に省略し、交互のトーンのペアに対して16384/11025=1.486秒の時間間隔を使用します。低い周波数は長いメッセージで使用される同期トーンの周波数と同じであり、周波数分離は110250/4096=26.92HzにJT65Aのnを掛けたものであり、メッセージRO、RRR、73の伝達にn = 2、3、4が使用されます。

    17.2.7. Q65

    Q65は、散乱、EME、およびその他の極端に弱い信号のアプリケーションを対象としています。前方誤り訂正(FEC) 、6ビットシンボルを持つ特別に設計された(65,15)ブロック コードを使用します。2 つのシンボルがコードからパンクチャ(punctured)され、送信されないため、n=63チャネル シンボルによって伝達されるk=13情報シンボルのペイロードを持つ有効な(63,13)コードが生成されます。パンクチャされたシンボルは、13の情報シンボルから計算された12ビットCRCで構成されます。CRC は、誤デコード率を非常に低い値に下げるために使用されます。 送信全体に広がる22シンボルの擬似ランダムシーケンスはトーン 0として送信され、同期に使用されます。したがって、Q65送信のチャネルシンボルの総数は63+22=85です。Q65は、15、30、60、120、および300秒のT/Rシーケンス長を提供し、サブモードA~Eのトーン間隔は、シンボルレートの 1、2、4、8、および16倍です。サブモードの指定には、Q65-15A、Q65-120Cなどのように、シーケンス長の番号とトーン間隔の文字が含まれます。占有帯域幅はトーン間隔の65倍で、19Hz(Q65-300A)から最大1733Hz(Q65-15C、Q65-30D、Q65-60E)の範囲です。

    17.2.8. WSPR

    WSPRは、低電力のビーコンのような送信を使用して潜在的な無線伝搬経路をプローブするように設計されています。WSPR信号は、強力な前方誤り訂正と狭帯域4-FSK変調を備えた圧縮データ形式を使用して、コールサイン、グリッドロケーター、および電力レベルを伝達します。このプロトコルは、信号対雑音比が2500Hz帯域幅で-31dBと低い場合に効果的です。

    WSPRメッセージは、以下の例で示される3つの可能な形式のいずれかを持つことができます。

    • Type 1: K1ABC FN42 37

    • Type 2: PJ4/K1ABC 37

    • Type 3: FK52UD 37

    タイプ1のメッセージには、標準のコールサイン、4文字のグリッドロケーター、dBm単位の電力レベルが含まれています。タイプ2のメッセージはグリッドロケーターを省略しますが、複合コールサインを含みます。タイプ3のメッセージは、コールサインを15ビットのハッシュコードで置き換え、6文字のロケーターと電力レベルを含みます。ロスレス圧縮技術は、3つのメッセージタイプをすべて50ビットのユーザー情報に圧縮します。標準のコールサインには28ビット、4文字のグリッドロケーターには15ビットが必要です。タイプ1メッセージでは、残りの7ビットが電力レベルを伝えます。メッセージタイプ2および3では、これらの7ビットは、通常はコールサインとロケーターに使用されるフィールドの拡張または再定義とともに、電力レベルを伝達します。これらの圧縮技術を合わせると、ユーザーメッセージを可能な限り最小のビット数に「ソースエンコード」することになります。

    WSPRは、拘束長 K=32、レート r=1/2 のたたみ込みコードを使用します。畳み込みは、50ユーザービットを合計(50+K–1)×2=162個の1ビットシンボルに拡張します。インターリービングは、これらのシンボルの順序をスクランブルするために適用され、それによって、フェージングまたは干渉によって引き起こされる可能性のある受信エラーの短いバーストの影響を最小限に抑えます。データシンボルは、同数の同期シンボル、0と1の疑似ランダムパターンと組み合わされます。各シンボルの2ビットの組み合わせは、特定のシンボル間隔で送信する4つのトーンのどれを決定する量です。データ情報は最上位ビット、同期情報は最下位ビットと見なされます。したがって、0〜3のスケールでは、特定のシンボルのトーンは、データビットの値の2倍(0または1)と同期ビットです。

    17.2.9. FST4W

    FST4Wは、120、300、900、および1800秒のT/Rシーケンス長を提供します。サブモードには、FST4W-120、FST4W-300などの名前が付けられ、シーケンスの長さを秒単位で示す番号が追加されます。メッセージペイロードには50ビットが含まれ、24ビットの巡回冗長検査(CRC)が追加されて、74ビットのメッセージプラスCRCワードが作成されます。前方誤り訂正は、(240,74)LDPCコードを使用して実行されます。トランスミッションは160個のシンボルで構成されています。それぞれ2ビットの120の情報伝達シンボル、8つの事前定義された同期シンボルと5つのグループが点在しています。変調では、周波数遷移のガウス平滑化を使用した4トーン周波数シフトキーイング(4-GFSK)を使用します。

    17.2.10. 概要

    表7に、WSJT-X の低速モードのパラメーターの概要を示します。パラメーターKとrは、畳み込みコードの拘束長とレートを指定します。nとkは、(同等の)ブロックコードのサイズを指定します。Qは、情報を運ぶチャネルシンボルのアルファベットサイズです。 同期エネルギーは、同期シンボル専用の送信エネルギーの一部です。S/Nしきい値は、信号対雑音比(2500 Hz参照帯域幅)であり、これを超えると、復号化の確率が50%以上になります。

    表7.低速モードのパラメーター

    モード
    FECタイプ
    (n,k)
    Q
    変調
    ボーレート
    占有周波数帯幅
    (Hz)
    同期
    エネルギー
    送信時間
    (s)
    S/N閾値
    (dB)
    FST4-15
    LDPC
    (240,101)
    4
    4-GFSK
    16.67
    67.7
    0.25
    9.6
    -20.7
    FTS4-30
    LDPC
    (240,101)
    4
    4-GFSK
    7.14
    28.6
    0.25
    22.4
    -24.2
    FTS4-60
    LDPC
    (240,101)
    4
    4-GFSK
    3.09
    12.4
    0.25
    51.8
    -28.1
    FTS4-120
    LDPC
    (240,101)
    4
    4-GFSK
    1.46
    5.9
    0.25
    109.3
    -31.3
    FTS4-300
    LDPC
    (240,101)
    4
    4-GFSK
    0.558
    2.2
    0.25
    286.7
    -35.3
    FTS4-900
    LDPC
    (240,101)
    4
    4-GFSK
    0.180
    0.72
    0.25
    887.5
    -40.2
    FTS4-1800
    LDPC
    (240,101)
    4
    4-GFSK
    0.089
    0.36
    0.25
    1792.0
    -43.2
    FT4
    LDPC,
    r=1/2
    (174,91)
    4
    4-GFSK
    20.8333
    83.3
    0.15
    5.04
    -17.5
    FT8
    LDPC,
    R=1/2
    (174,91)
    8
    8-GFSK
    6.25
    50.0
    0.27
    12.6
    -21
    JT4A
    K=32,
    R=1/2
    (206,72)
    2
    4-FSK
    4.375
    17.5
    0.50
    47.1
    -23
    JT9A
    K=32,
    R=1/2
    (206,72)
    8
    9-FSK
    1.736
    15.6
    0.19
    49.0
    -27
    JT65A
    Reed
    Solomon
    (63,12)
    64
    65-FSK
    2.692
    177.6
    0.50
    46.8
    -25
    Q65-15A QRA (63,12) 64 65-FSK 6.667 433 0.26 12.8 -22.2
    Q65-30A QRA (63,12) 64 65-FSK 3.333 217 0.26 25.5 -24.8
    Q65-60A QRA (63,12) 64 65-FSK 1.667 108 0.26 51.0 -27.6
    Q65-120A QRA (63,12) 64 65-FSK 0.750 49 0.26 113.3 -30.8
    Q65-300A QRA (63,12) 64 65-FSK 0.289 19 0.26 293.8 -33.8
    WSPR
    K=32,r=1/2
    (162,50)
    2
    4-FSK
    1.465
    5.9
    0.50
    110.3
    -31
    FST4W-120
    LDPC
    (240,74)
    4
    4-GFSK
    1.46
    5.9
    0.25
    109.3
    -32.8
    FST4W-300
    LDPC
    (240,74)
    4
    4-GFSK
    0.558
    2.2
    0.25
    286.7
    -36.8
    FST4W-900
    LDPC
    (240,74)
    4
    4-GFSK
    0.180
    0.72
    0.25
    887.5
    -41.7
    FST4W-1800
    LDPC
    (240,74)
    4
    4-GFSK
    0.089
    0.36
    0.25
    1792.0
    -44.8

    LDPC = Low Density Parity Check
    RS = Reed Solomon
    QRA = Q-ary Repeat Accumulate

    JT4、JT9、および JT65 のサブモードは、ドップラー スプレッドが大きいなど、必要となる可能性のある状況に対して、より広いトーン間隔を提供します。表8は、拡散がトーン間隔に匹敵する場合のさまざまなサブモードのトーン間隔、帯域幅、およびおおよそのしきい値感度をまとめたものです。

    表8.選択可能なトーン間隔を備えた低速サブモード
    JT4、JT9、およびJT65のパラメーター

    モード
    トーン間隔
    BW (Hz)
    S/N (dB)
    JT4A
    4.375
    17.5
    -23
    JT4B
    8.75
    30.6
    -22
    JT4C
    17.5
    56.9
    -21
    JT4D
    39.375
    122.5
    -20
    JT4E
    78.75
    240.6
    -19
    JT4F
    157.5
    476.9
    -18
    JT4G
    315.0
    949.4
    -17
    JT9A
    1.736
    15.6
    -27
    JT9B
    3.472
    29.5
    -26
    JT9C
    6.944
    57.3
    -25
    JT9D
    13.889
    112.8
    -24
    JT9E
    27.778
    224.0
    -23
    JT9F
    55.556
    446.2
    -22
    JT9G
    111.111
    890.6
    -21
    JT9H
    222.222
    1779.5
    -20
    JT65A
    2.692
    177.6
    -25
    JT65B 5.383 352.6 -25
    JT65C
    10.767
    702.5
    -25

    表8.低速サブモードのパラメーター

    T/R Period (s) A Spacing Width
    (Hz)
    B Spacing Width
    (Hz)
    C Spacing Width
    (Hz)
    D Spacing Width
    (Hz)
    E Spacing Width
    (Hz)
    15 6.67  4.33 13.33  867 26.67  1733 N/A N/A
    30 3.33  217 6.67  433 13.33  867 26.67  1733 N/A
    60 1.67  108 3.33  217 6.67  433 13.33  867 26.67  1733
    120 0.75  49 1.50  98 3.00  195 6.00  390 12.00  780
    300 0.29  19 0.58  38 1.16  75 2.31  150 4.63  301

    17.3. 高速モード

    17.3.1. JT9

    JT9低速モードはすべて、キーイングレート12000/6912=1.736ボーを使用します。対照的に、高速設定サブモードのJT9E-Hでは、増加したトーン間隔に一致するようにキーイングレートを調整します。したがって、メッセージの継続時間ははるかに短く、各Txシーケンス全体で繰り返し送信されます。 詳細については、以下の表9を参照してください。

    17.3.2. MSK144

    標準のMSK144メッセージはFT8と同じように構成され、77ビットのユーザー情報が含まれます。前方誤り訂正は、最初にメッセージビットから計算された13ビット巡回冗長検査(CRC)で77メッセージビットを拡張することによって実装されます。CRCは、受信機で誤ったデコードを検出した場合除去するために使用されます。結果として得られる90ビットの拡張メッセージは、特にこの目的のためにK9ANによって設計された(128,90)バイナリ低密度パリティチェック(LDPC)コードを使用して、128ビットコードワードにマップされます。メッセージフレームを144ビット長にするために、2つの8ビット同期シーケンスが追加されています。変調は、2000ボーでのオフセット直交位相シフトキーイング(OQPSK)です。偶数番号のビットは同相チャネル、奇数番号のビットは直交チャネルで伝達されます。個々のシンボルは半正弦プロファイルで整形されるため、最小シフトキーイング(MSK)波形に相当する一定のエンベロープで生成された波形が保証されます。フレームの継続時間は72ミリ秒なので、標準メッセージの有効な文字転送速度は最大250 cpsです。

    MSK144は、QSO相手が両方のコールサインを交換した後に使用できる短い形式のメッセージもサポートしています。ショートメッセージは、R +レポート、RRR、または73をエンコードする4ビットと、「to」および「from」コールサインの順序付けされたペアに基づく12ビットのハッシュコードで構成されます。別の特別に設計されたLDPC(32,16)コードはエラー訂正を提供し、8ビット同期ベクトルが追加されて40ビットフレームを構成します。したがって、短いメッセージの持続時間は20msであり、短いメッセージは非常に短い流星のpingからデコードできます。

    MSK144メッセージの72msまたは20msフレームは、送信サイクルの全期間にわたってギャップなしで繰り返されます。ほとんどの目的では、15秒のサイクル期間が適切であり、MSK144に推奨されます。

    変調されたMSK144信号は、SSBトランスミッターの全帯域幅を占有するため、送信は常にオーディオ周波数1500Hzを中心とします。最良の結果を得るには、送信機と受信機のフィルターを調整して、300Hz〜2700Hzの範囲で可能な限りフラットな応答を提供する必要があります。ユーザーとQSOの相手間、最大許容周波数オフセットは±200Hzです。

    17.3.3. 概要

    表9.高速モードのパラメーター

    モード
    FECタイプ
    (n,k)
    Q
    変調
    ボーレート
    占有周波数帯幅
    (Hz)
    同期
    エネルギー
    送信時間
    (s)
    JT9E
    K=32,r=1/2
    (206,72)
    8
    9-FSK
    25.0
    225
    0.19
    3.400
    JT9F
    K=32,r=1/2
    (206,72)
    8
    9-FSK
    50.0
    450
    0.19
    1.700
    JT9G
    K=32,r=1/2
    (206,72)
    8
    9-FSK
    100.0
    900
    0.19
    0.850
    JT9H
    K=32.r=1/2
    (206,72)
    8
    9-FSK
    200.0
    1800
    0.19
    0.425
    MSK144
    LDPC
    (128,90)
    2
    OQPSK
    2000
    2400
    0.11
    0.072
    MSK144 Sh
    LDPC
    (32,16)
    2
    OQPSK
    2000
    2400
    0.20
    0.020


    18. 天文データ(Astronomical Data)

    天文データ(Astronomical Data)というタイトルのテキストボックスには、太陽または月の追跡、EMEドップラーシフトの補正、およびEMEドップラーの広がりと経路の劣化の推定に必要な情報が表示されます。View メニューの天文データ(Astronomical Data)を切り替えて、このウィンドウを表示または非表示にします。

    利用可能な情報には、現在のUTC日付時刻が含まれます;AzElは自分の場所での月の方位角と高度(度単位);SelfDop、Width、Delayはドップラーシフト、四肢全体のドップラー拡散(Hz)、EMEエコーの遅延(秒単位);DxAzおよびDxEl、DxDop、DxWid。メインウィンドウに入力されたDXグリッドにある局に対応するパラメーター;これらの数値は、12月、月の偏差が続きます;SunAzSunEl、太陽の方位角と仰角;Freq、指定された動作周波数(MHz);Tskyは、月の方向の空の背景温度の推定値であり、動作周波数にスケーリングされます;Dpolは度単位の空間偏光オフセット;MNRはファラデー回転と空間偏光の組み合わせによるEMEパスの最大非相反性(dB);そして最後にDgrdは、月の空の寒い場所で月が近地点にある状態での最良の時間と比較した、dB単位の信号劣化の推定値です。

    ファラデー回転が最小で、直線偏光がよく使用される高いマイクロ波帯域では、空間オフセットにより信号レベルが低下します。 一部の局では、この損失を克服するために機械的な偏光調整を実装しています。必要な回転量は、Dpolの値によってリアルタイムで予測されます。正のDpolは、アンテナの後ろから月に向かって時計回りにアンテナを回転させる必要があることを意味します。パラボラアンテナの場合、フィードも同様に、フィードの口を見て時計回りに回転させる必要があります。Dpolの負の値は、反時計回りの回転を意味します。

    指定された時刻に太陽、月、惑星の3次元の位置を確立するための最先端の技術は、ジェット推進研究所で維持されている太陽系の数値モデルに組み込まれています。モデルは数値的に統合されており、非常に高い精度で補間できる表形式のデータを生成します。例えば、月または惑星の天体座標は、指定された時間に約0.0000003度以内で決定できます。JPLエフェメリステーブルと補間ルーチンが WSJT-Xに組み込まれました。特に計算されたEMEドップラーシフトに関する精度の詳細については、2016年11月〜12月のQEXで説明されています。

    WSJT-Xによって報告された空の背景温度は、ハスラムらの全天408MHzマップから導出されました。(天文学と天体物理学の補足シリーズ、47、1、1982)、周波数によって-2.6乗にスケーリングされます。このマップの角度分解能は約1度です。もちろん、ほとんどのアマチュアEMEアンテナはこれよりもはるかに広いビーム幅を持っています。したがって、アンテナはホットスポットをかなり滑らかにし、観測された空の極端な温度は低くなります。サイドローブと地面の反射を非常によく理解していない限り、より正確な空の温度が実際に役立つとは考えられません。


    19. ユーティリティプログラム

    WSJT-Xパッケージには、プログラムrigctl-wsjtx [.exe]が含まれています。これを使用して、コマンドラインから、またはバッチファイルやシェルスクリプトからCATシーケンスをリグに送信できます。 また、プログラムrigctld-wsjtx [.exe]を使用すると、他の互換アプリケーションがリグへのCAT接続を共有できます。これらのプログラムバージョンには、最新のHamlibリグドライバーが含まれています。これは、WSJT-X自体で使用されるものと同じです。

    追加のユーティリティプログラムjt4code、jt9code、jt65codeを使用すると、ユーザーレベルのメッセージをチャネルシンボルまたは「トーン番号」に変換したり、元に戻したりすることができます。これらのプログラムは、ビーコンジェネレーターの設計、送信メッセージの許容構造の理解、およびエラー制御コードの動作の調査に役立ちます。

    JT4のチャネルシンボル値は0〜3です。送信されるメッセージのシンボルの総数は206です。jt4codeを実行するには、プログラム名の後に引用符で囲まれたJT4メッセージを入力します。Windowsでは、コマンドとプログラムの出力は次のようになります。

    C:\WSJTX\bin> jt4code "G0XYZ K1ABC FN42"
         Message                 Decoded                Err? Type
    -------------------------------------------------------------------
     1.  G0XYZ K1ABC FN42        G0XYZ K1ABC FN42            1: Std Msg


    Channel symbols
     2 0 0 1 3 2 0 2 3 1 0 3 3 2 2 1 2 1 0 0 0 2 0 0 2 1 1 2 0 0
     2 0 2 0 2 0 2 0 2 3 0 3 1 0 3 1 0 3 0 1 1 1 1 1 0 1 0 0 2 3
     2 2 3 0 2 1 3 3 3 3 2 0 2 1 2 3 0 0 2 3 1 1 1 0 3 1 2 0 3 2
     0 2 3 3 0 1 2 1 2 1 0 1 0 1 1 1 1 3 0 3 0 3 2 3 3 0 3 0 1 0
     3 3 3 0 0 3 2 1 3 2 3 1 3 3 2 2 0 2 3 3 2 1 1 0 2 2 3 3 1 2
     3 1 1 2 1 1 1 0 2 1 2 0 2 3 1 2 3 1 2 2 1 2 0 0 3 3 1 1 1 1
     2 0 3 3 0 2 2 2 3 3 0 0 0 1 2 3 3 2 1 1 1 3 2 3 0 3

    JT9のチャネルシンボル値は0〜8で、0は同期トーンを表します。送信されるメッセージのシンボルの総数は85です。プログラム名に続けて、引用符で囲まれたJT9メッセージを入力します。

    C:\WSJTX\bin> jt9code "G0XYZ K1ABC FN42"
         Message                 Decoded                Err? Type
    -------------------------------------------------------------------
     1.  G0XYZ K1ABC FN42        G0XYZ K1ABC FN42            1: Std Msg

    Channel symbols
     0 0 7 3 0 3 2 5 4 0 1 7 7 7 8 0 4 8 8 2 2 1 0 1 1 3 5 4 5 6
     8 7 0 6 0 1 8 3 3 7 8 1 1 2 4 5 8 1 5 2 0 0 8 6 0 5 8 5 1 0
     5 8 7 7 2 0 4 6 6 6 7 6 0 1 8 8 5 7 2 5 1 5 0 4 0

    対応するプログラムjt65codeの場合、情報を運ぶチャネルシンボルのみが表示され、シンボル値の範囲は0〜63です。同期シンボルは、データトーン0の下の2つのトーン間隔にあります。同期シンボルの順番は、このガイドのJT65プロトコルのセクションで説明されています。

    jt65codeの典型的な実行を以下に示します。 プログラムは、72ビットのパックされたメッセージを表示します。ここでは、12個の6ビットシンボル値として示され、その後にチャネルシンボルが続きます。

    C:\WSJTX\bin> jt65code "G0XYZ K1ABC FN42"
         Message                 Decoded                Err? Type
    ----------------------------------------------------------------------
     1.  G0XYZ K1ABC FN42        G0XYZ K1ABC FN42            1:    Std Msg

    Packed message, 6-bit symbols  61 36 45 30  3 55  3  2 14  5 33 40

    Information-carrying channel symbols
         56 40  8 40 51 47 50 34 44 53 22 53 28 31 13 60 46  2 14 58 43
         41 58 35  8 35  3 24  1 21 41 43  0 25 54  9 41 54  7 25 21  9
         62 59  7 43 31 21 57 13 59 41 17 49 19 54 21 39 33 42 18  2 60

    JT9とJT65の強力なエラー制御コーディングの能力を示すには、メッセージの1文字を変更した後でチャネルシンボルを確認してください。たとえば、JT65メッセージでグリッドロケーターをFN42からFN43に変更します。

    C:\WSJTX\bin> jt65code "G0XYZ K1ABC FN43"
         Message                 Decoded                Err? Type
    ----------------------------------------------------------------------
     1.  G0XYZ K1ABC FN43        G0XYZ K1ABC FN43            1:    Std Msg

    Packed message, 6-bit symbols  61 36 45 30  3 55  3  2 14  5 33 41

    Information-carrying channel symbols
         25 35 47  8 13  9 61 40 44  9 51  6  8 40 38 34  8  2 21 23 30
         51 32 56 39 35  3 50 48 30  8  5 40 18 54  9 24 30 26 61 23 11
          3 59  7  7 39  1 25 24  4 50 17 49 52 19 34  7  4 34 61  2 61

    63の情報伝達チャネルシンボルのうち少なくとも52で、すべての可能なJT65メッセージが他のすべての可能なJT65メッセージと異なることがわかります。

    コマンドライン引数として "-t"を指定してこれらのユーティリティプログラムを実行すると、サポートされているすべてのメッセージタイプの例が生成されます。 たとえば、jt65code -tを使用します。

    C:\WSJTX\bin> jt65code -t


         Message                 Decoded                Err? Type
    --------------------------------------------------------------------------
     1.  CQ WB9XYZ EN34          CQ WB9XYZ EN34              1:    Std Msg
     2.  CQ DX WB9XYZ EN34       CQ DX WB9XYZ EN34           1:    Std Msg
     3.  QRZ WB9XYZ EN34         QRZ WB9XYZ EN34             1:    Std Msg
     4.  KA1ABC WB9XYZ EN34      KA1ABC WB9XYZ EN34          1:    Std Msg
     5.  KA1ABC WB9XYZ RO        KA1ABC WB9XYZ RO            1:    Std Msg
     6.  KA1ABC WB9XYZ -21       KA1ABC WB9XYZ -21           1:    Std Msg
     7.  KA1ABC WB9XYZ R-19      KA1ABC WB9XYZ R-19          1:    Std Msg
     8.  KA1ABC WB9XYZ RRR       KA1ABC WB9XYZ RRR           1:    Std Msg
     9.  KA1ABC WB9XYZ 73        KA1ABC WB9XYZ 73            1:    Std Msg
    10.  KA1ABC WB9XYZ           KA1ABC WB9XYZ               1:    Std Msg
    11.  CQ 000 WB9XYZ EN34      CQ 000 WB9XYZ EN34          1:    Std Msg
    12.  CQ 999 WB9XYZ EN34      CQ 999 WB9XYZ EN34          1:    Std Msg
    13.  CQ EU WB9XYZ EN34       CQ EU WB9XYZ EN34           1:    Std Msg
    14.  CQ WY WB9XYZ EN34       CQ WY WB9XYZ EN34           1:    Std Msg
    15.  ZL/KA1ABC WB9XYZ        ZL/KA1ABC WB9XYZ            2:    Type 1 pfx
    16.  KA1ABC ZL/WB9XYZ        KA1ABC ZL/WB9XYZ            2:    Type 1 pfx
    17.  KA1ABC/4 WB9XYZ         KA1ABC/4 WB9XYZ             3:    Type 1 sfx
    18.  KA1ABC WB9XYZ/4         KA1ABC WB9XYZ/4             3:    Type 1 sfx
    19.  CQ ZL4/KA1ABC           CQ ZL4/KA1ABC               4:    Type 2 pfx
    20.  DE ZL4/KA1ABC           DE ZL4/KA1ABC               4:    Type 2 pfx
    21.  QRZ ZL4/KA1ABC          QRZ ZL4/KA1ABC              4:    Type 2 pfx
    22.  CQ WB9XYZ/VE4           CQ WB9XYZ/VE4               5:    Type 2 sfx
    23.  HELLO WORLD             HELLO WORLD                 6:    Free text
    24.  ZL4/KA1ABC 73           ZL4/KA1ABC 73               6:    Free text
    25.  KA1ABC XL/WB9XYZ        KA1ABC XL/WB9            *  6:    Free text
    26.  KA1ABC WB9XYZ/W4        KA1ABC WB9XYZ            *  6:    Free text
    27.  123456789ABCDEFGH       123456789ABCD            *  6:    Free text
    28.  KA1ABC WB9XYZ EN34 OOO  KA1ABC WB9XYZ EN34 OOO      1:    Std Msg
    29.  KA1ABC WB9XYZ OOO       KA1ABC WB9XYZ OOO           1:    Std Msg
    30.  RO                      RO                         -1:    Shorthand
    31.  RRR                     RRR                        -1:    Shorthand
    32.  73                      73                         -1:    Shorthand


    MSK144はバイナリチャネルコードを使用するため、送信されるシンボルの値は0または1です。偶数番号のシンボル(インデックスは0から開始)はI(同相)チャネルで送信され、奇数番号のシンボルはQ(直交)チャネルで送信されます。msk144codeの典型的な実行を以下に示します。

    C:\WSJTX\bin> msk144code "K1ABC W9XYZ EN37"


         Message                 Decoded                Err? Type
    --------------------------------------------------------------------------
     1.  K1ABC W9XYZ EN37        K1ABC W9XYZ EN37            1: Std Msg


    Channel symbols
    110000100011001101010101001000111111001001001100110010011100001001000000
    010110001011101111001010111011001100110101011000111101100010111100100011


    C:\WSJTX\bin> msk144code " R-03"
         Message                 Decoded                Err? Type
    --------------------------------------------------------------------------
     1.   R-03     R-03        7: Hashed calls


    Channel symbols
    1000011100001000111011111010011011111010


    20. サポート

    20.1. セットアップのヘルプ

    セットアップまたは WSJT-Xの構成に役立つ最良の情報源は、電子メールアドレスwsjtx@groups.ioにあるWSJTXグループです。同じような関心と設備を持つ誰かがすでにあなたの問題を解決しており、助けてくれる可能性が高いです。ここにメッセージを投稿するには、グループに参加する必要があります。

    20.2. バグレポート

    WSJT-Xユーザーとしてのあなたの責任の1つは、ボランティアプログラマーがプログラムを改善を手助けすることです。バグは、Groups.io投稿メッセージのWSJTXフォーラムまたはWSJT開発者リスト(wsjt-devel@lists.sourceforge.net)に報告される場合があります。ここ

    有用であるためには、バグレポートには少なくとも次の情報が含まれている必要があります。

    • プログラムのバージョン

    • オペレーティング・システム

    • 簡単に問題の説明

    • 問題を再現するために必要な正確な一連の手順

    20.3. 機能のリクエスト

    ユーザーからの提案は、しばしば新しいプログラム機能をもたらします。良いアイデアはいつでも歓迎します。WSJT-Xに表示したい機能がある場合は、役立つと思われる詳細を明記し、上記の数行に記載されている電子メールアドレスのいずれかに送信してください。この機能が望ましいと思う理由と、他のユーザーがその機能を見つける可能性があることを必ず説明してください。


    21.謝辞

    WSJTプロジェクトは2001年にK1JTによって開始されました。2005年以来、これはオープンソースプロジェクトであり、現在は WSJT、MAP65、WSPR、WSJT-X、およびWSPR-X のプログラムが含まれています。G4WJS(2013年以降)およびK9AN(2015年以降)は、WSJT-Xに大きく貢献しています。K1JTと一緒に、彼らは現在、コア開発チームを形成しています。

    WSJT プロジェクトのすべてのコードは、GNU Public License(GPL)の下でライセンスされます。これらのプログラムの多くのユーザーは、ここでは個別に言及するには数が多すぎて、WSJT とその姉妹プログラムの開発に大いに役立つ提案とアドバイスを提供してくれました。特にWSJT-Xについては、AC6SL, AE4JY, DF2ET, DJ0OT, G3WDG, G4KLA, IW3RAB, K3WYC, KA1GT, KA6MAL, KA9Q, KB1ZMX, KD6EKQ, KI7MT, KK1D, ND0B, PY2SDR, VE1SKY, VK3ACF, VK4BDJ, VK7MO, W3DJS, W3SZ, W4TI, W4TV, and W9MDB、およびW9MDB。これらのアマチュアはそれぞれ、プログラムの設計、コード、テスト、および/またはドキュメントを現在の状態にするのに役立ちました。

    WSJT-X ウォーターフォールのカラーパレットのほとんどは、W1HKJとその仲間によって、優れた、十分に文書化されたオープンソースプログラムfldigiからコピーされたものです。

    多くのソースからの開発ツールとライブラリを使用しています。特に、Free Software FoundationのGNUコンパイラコレクション、イリノイ大学のLLVMの「clang」コンパイラ、Digia PLCのQtプロジェクトの重要性を認めたいと思います。その他の重要なリソースには、Matteo FrigoとSteven G. JohnsonによるFFTWライブラリがあります。SLALIB、P.T.Wallaceによる位置天文学ライブラリ。NASAのジェット推進研究所の高精度の惑星暦と関連ソフトウェア等。


    22.ライセンス

    WSJT-Xはフリーソフトウェアです。ライセンスのバージョン3、または(オプションで)以降のバージョンのいずれかで、Free Software Foundationによって公開されているGNU General Public Licenseの条件に基づいて再配布または変更できます。

    WSJT-Xは、役立つことを期待して配布されていますが、いかなる保証もありません。 商品性または特定の目的への適合性の暗黙の保証さえありません。 詳細については、GNU General Public Licenseを参照してください。

    このドキュメントとともに、GNU General Public Licenseのコピーを受け取っているはずです。 そうでない場合は、GNU General Public Licenseを参照してください。

    WSJT-X の開発は、多くの作者が貢献した共同プロジェクトです。当社のソースコードを使用する場合は、その旨をお知らせください。 バグを見つけたり、コードを改善したりした場合は、タイムリーに報告してください。

    特に明記されていない限り、WSJT-Xパッケージに含まれるすべてのアルゴリズム、プロトコル設計、ソースコード、およびサポートファイルは、プログラムの作成者の知的財産です。著者は、このような著作権表示が個々のファイルに表示されるかどうかにかかわらず、この資料の著作権の所有権を主張します。GNU General Public Licenseの条件に基づいて私たちの作品を公正に使用する他の人は、次の著作権表示を目立つように表示する必要があります。

    アルゴリズム、ソースコード、WSJT-Xおよび関連プログラムのルックアンドフィール、およびモードFSK441, FST4, FST4W, FT4, FT8, JT4, JT6M, JT9, JT44, JT65, JTMS, Q65, QRA64, ISCAT、およびMSK144のプロトコル仕様はCopyright© 2001年から2020年までに、次の著者の1人以上が作成しました。Joseph Taylor, K1JT; Bill Somerville, G4WJS; Steven Franke, K9AN; Nico Palermo, IV3NWV; Greg Beam, KI7MT; Michael Black, W9MDB; Edson Pereira, PY2SDR; Philip Karn, KA9Q; WSJT開発グループの他のメンバー。

    The algorithms, source code, look-and-feel of WSJT-X and related programs, and protocol specifications for the modes FSK441, FST4, FST4W, FT4, FT8, JT4, JT6M, JT9, JT44, JT65, JTMS, Q65, QRA64, ISCAT, and MSK144 are Copyright © 2001-2021 by one or more of the following authors: Joseph Taylor, K1JT; Bill Somerville, G4WJS; Steven Franke, K9AN; Nico Palermo, IV3NWV; Greg Beam, KI7MT; Michael Black, W9MDB; Edson Pereira, PY2SDR; Philip Karn, KA9Q; and other members of the WSJT Development Group.
